桃園大溪威斯汀酒店戶外婚禮教堂
G.A Design(英國)╳原型結構技師事務所 台灣建築雜誌2017年12月 Vol.267
  893     2017-12-15
關鍵字 : 裝置 木構造|戶外教堂|桃園


作品檔案1613

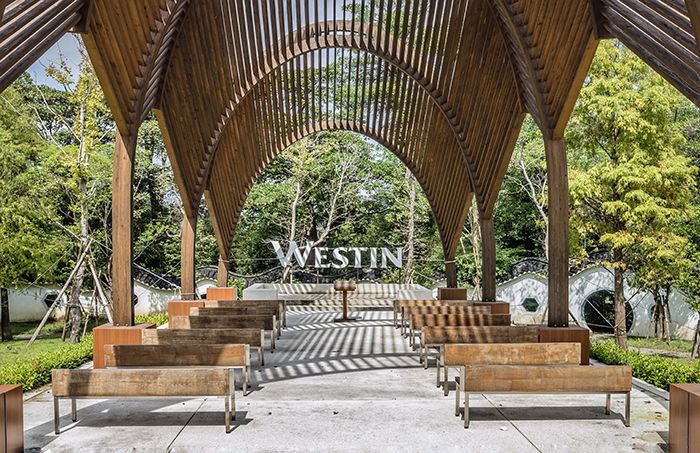

桃園大溪威斯汀酒店戶外婚禮教堂
G.A Design(英國)╳原型結構技師事務所
攝影:朱逸文、原型結構

一個不經意的開始 ,一個希望減少落柱的設計
  還記得在2015年5月的某日,接到台灣木彤張董的一通電話,電話那頭顯得急促,說是一個國外品牌飯店要在台灣建設教堂,作為主導設計的英國建築團隊要求要用木構且必須只能在單數跨落柱,但中間經過台灣土木技師評估,除了在單數跨外又在雙數跨(拱頂落下處)落了柱;在雙方堅持不下且必須是木結構的條件下,因此找了原型結構來進行結構的深化設計。


力學的連續思考- 從拱形構架到折版形抗
▍結構系統的完成/力量是如何傳遞
  實際上,落下越多支撐越安全是自然不過的事,但問題就在於結構設計是不是能滿足建築設計者對所設計的空間及場域的要求。本案是一個幾近山林的開放場域,機能是作為婚禮教堂使用,因此人員的出入、動線的流動必然是一個對場所影響至大因素,而多重落柱絕對是必須被避免的問題。然若從結構的角度切入,事實上便是由拱系統形成的連續結構體,而一道一道拱從長向剖面看又形成類似於折版般的形抗結構,如此一來,在折起波峰處經力的流動可以藉由兩側的小梁傳至波谷與柱,進而傳至基礎上,自然是可以不需要落柱。這樣的一個完整連續路徑來自一個大構架的思考,其中又必須細膩拆解出拱力學與折版結構的內涵,因此我將它稱之為拱形折版系統作為一個可以清楚傳遞這個結構系統的名稱。


  或許有人會問?但是整個結構沒有版構造啊?事實上折版結構的傳遞的核心是來自於那「形抗」的能力,也因此我們可以思考,即便很多連續小梁的拼接組合亦反應了某種程度的版的行為,雖然它們並不完全一致,但我們基本上從大拱型框架到折的形抗到連續小梁構成幾乎是一氣呵成般地完成設計。
細部決定一切- 設計完成不代表完成,還要能夠被施工
▍材料的意義
▍接點設計發展/實驗論證

  設計進行過程當中,系統確認之後,另外一個重點就是材料這件事了。事實上,上述的結構連續行為思考也必須是木結構才能辦到,原因就在木結構自重輕,且構材容易加工,以及這樣尺度的組裝與吊裝都是用小型的吊裝機具能夠輕易辦到的事情,試想在充滿森林的環境使用自然材料的木構,並且最小限度的進行施工,這不就是一個建築或結構設計者應該要充分考量的所有事情嗎?

  設計的核心若說是細部決定一切,我想是一點也不為過的事情。在木構設計中因為自重輕,因此風力的影響作為關鍵因素,為此我與原型結構的李嘉嘉也特別在接點設計時下了功夫。從鋼板接合到螺栓細部都充分思考了數種可能,但是最後還是採用了結構專用木螺絲作為最後選擇,主要原因是在於對於幾近千隻的小梁結構,在施工的作業上容易進行還是需要充分的被考慮。當然為了確保螺絲的行為,我們亦進行相當於風力下的人體載重驗證,這些都是對結構行為在分析與論證上希望一致的動作。除此之外,台灣木彤的潘志慶經理與王銘顯建築師的大力協助,將多角度的小梁與大梁之間關係透過每一個構件的施工圖繪製將其完善,實為本案能夠誕生的關鍵,非常感謝。

融合在環境之中的木結構成為新建築的願景
  這樣因緣際會接到原本不屬於自己的案子,並且能夠將其完成到極佳的狀態,其實是相當不容易的事情,特別是因為遇到想要突破的業主與建築師;而這樣的團隊總會尋求突破與未來性,因此一直不斷地執著與努力到最後,我想多半就會有好事情發生。

作品資料

作品名稱:桃園大溪威斯汀酒店戶外婚禮教堂
業        主:笠復投資股份有限公司
地        點:桃園 大溪
用        途:戶外婚禮教堂

建        築
事  務  所:英國G.A Design
參  與  者:陳冠帆、李嘉嘉
結      構:原型結構技師事務所

施        工
建        築:台灣木彤股份有限公司

材        料
結        構:唐松集成材

建築面積:120㎡
層        數:地上一層

設計時間:2015年6月至2015年9月
施工時間:2016年11月至2016年12月(實際作業十天)



(完整作品內容請參考《台灣建築》2017年12月號,Vol.267)
