香港中文大學深圳校區圖書館
王維仁建築設計研究室 原生整合環境設計 台灣建築雜誌2018年6月 Vol.273
  91     2018-06-28
關鍵字 : 學校 校園|合院主義|香港中文大學


作品檔案1678

香港中文大學深圳校區圖書館
王維仁建築設計研究室
攝影:Wade Zimmerman

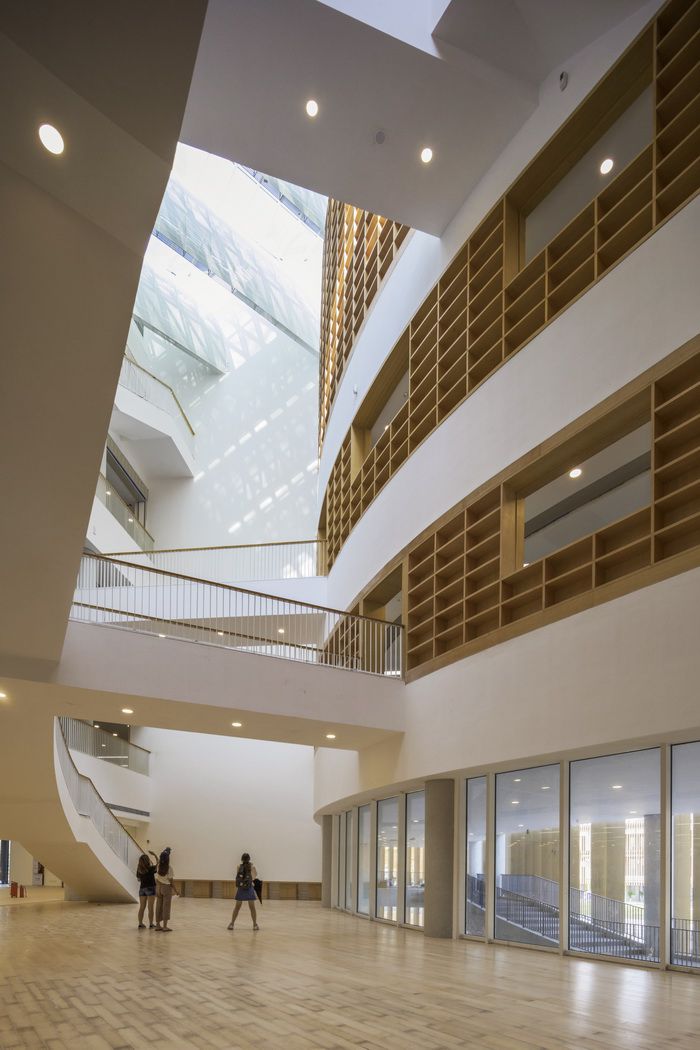

  下園圖書館由上下各三層的方形體量組成,上下各有一個開口成C字形。 下面的開口是主入口,面向百萬大道並轉向東面,正對校園主入口,迎接百萬大道的師生。上面的開口向後看山,為圖書館的中央帶來北面採光。通過上下C形疊合,將大面積建築拉成穿透的量體,保持了由百萬大道中央綠地到圖書館後山的視線穿透性。建築以多層挑高的書架天光大堂為中心,如樹枝般的延展到各圖書室末端的山景閱覽室。設計以高藏書效率的結構模組為規劃基礎,利用厚實的實牆與輕巧的木條作為外牆的遮陽材料,將間接光源引入室內的閱覽空間。圖書館室外的空間序列「庭/廊/院/台」配合了室內空間序列「廳/堂/廡/軒」,表達了室內外雙重框景的空間張力。

  作為中大校園的重點建築之一,六層高的H圖書館的立面風格在與整個下園其他建築在色彩上協調統一的同時,在立面造型上強調了下面三層較多玻璃開窗為主的輕盈感與上面三層弧形實牆面和凹窗的厚重感的虛實對比。並利用西南面到東北面從五層到六層的屋頂坡度,結合面向百萬大道和學生中庭的弧形牆面,創造出流動的屋頂曲線,並與圖書館後山連綿起伏的山脈互相映襯,宛如山邊一隻展翅欲飛的鳳凰,與中文大學以鳳凰作為學校標誌相呼應。

  在建築的立面材料運用上:下面三層是圖書館的主入口大堂和鼓勵學習交流的公共空間,朝西南校園中央大道和學生中庭的立面主要以較為通透的玻璃幕牆和玻璃落地窗為主,配合金屬遮陽板,鼓勵和學科之間交流和學生之間的互動;朝西的外牆為穿孔鋁板氟碳噴塗,鋁板內側的樓梯間和設備用房的外牆為普通的九十公分窗檯高,窗頂部平吊頂天花底的鋁框玻璃窗;朝北的立面面向校園後勤卸貨通道,房間主要以館員後勤為主,因此為噴塗氟碳漆鋁板覆蓋的實牆和普通的鋁框玻璃窗,玻璃窗窗檯高900mm,窗頂部平吊頂天花底。上面三層是以書庫和研究討論為主的較為安靜的學習空間,因此外立面主要以噴塗氟碳漆鋁板覆的實牆和鋁板裝飾的條形凹窗,凹窗窗檯高七十五公分,與靠窗的自習桌持平,窗頂部平吊頂天花底,來滿足書庫的遮陽及學習的採光需要,既順應建築內部使用功能的需求,又突出建築外部造型的體量特徵。

  在圖書館下面三層,面向百萬大道的東側,有一個兩層通高的展覽空間,朝向百萬大道的通透的玻璃幕牆,具有很好的展示性,同時充分考慮遮陽的需要,設計了垂直並與陽光角度相對應的輕質混凝土板遮陽百葉。在上面三層建築靠山的最北端和西北端,分別是一個三層通高的閱覽空間和一個兩層通高的大型閱覽室,外立面以通透的玻璃幕牆為主,配合西北立面垂直的預製清水混凝土板遮陽百葉,在最大程度提供自然框景的同時, 為閱覽室帶來北面優質的自然光線。另外,在圖書館四層和五層靠近弧形室內中庭的西北形體凹陷處,為了採集北面的自然光,也設計了一層高的落地玻璃窗,窗高平吊頂底,四五層之間窗間牆外掛玻璃,做到和上下落地窗面平齊,該處下方三層處,有一個通向戶外屋頂花園的落地玻璃窗立面,並在四層樓板的位置,設計了鋼筋混凝土粱柱支撐的玻璃天棚,玻璃天棚下方,混凝土粱之間佈置成角度的穿孔鋁板,遮擋正午的直射光線。

  在圖書館的弧形五層通高的室內中庭上方的屋面,還有一個以鋼結構玻璃屋面和鋁合金遮陽板為主的弧形天窗,將過濾後的自然光線引入圖書館最深處。(文:王維仁)



作品資料

作品名稱:香港中文大學深圳校區圖書館
業       主:香港中文大學深圳校園
地       點:中國廣東 深圳
用       途:大學校園

建       築
事  務  所:王維仁建築設計研究室
主  持  人:王維仁
參  與  者:謝菁 馮立 王浩然 蘇暢 田一 李舒青
監        造:中國建築東北設計研究院有限公司

施       工
建       築:深圳市住宅工程管理站

材       料
外       牆:加氣混凝土砌塊外墻、玻璃幕墻

建築面積:22,080㎡
樓地板面積:21,801㎡
層       數:地上六層

設計時間:2013年至2014年
施工時間:2014年至2017年



(完整作品內容請參考《台灣建築》2018年6月號,Vol.273)
