東道築
禾象建築師事務所 台灣建築雜誌2008年1月 Vol.148
  4346     2015-02-25
關鍵字 : 商辦 禾象建築師事務所 東道築 辦公室 台南

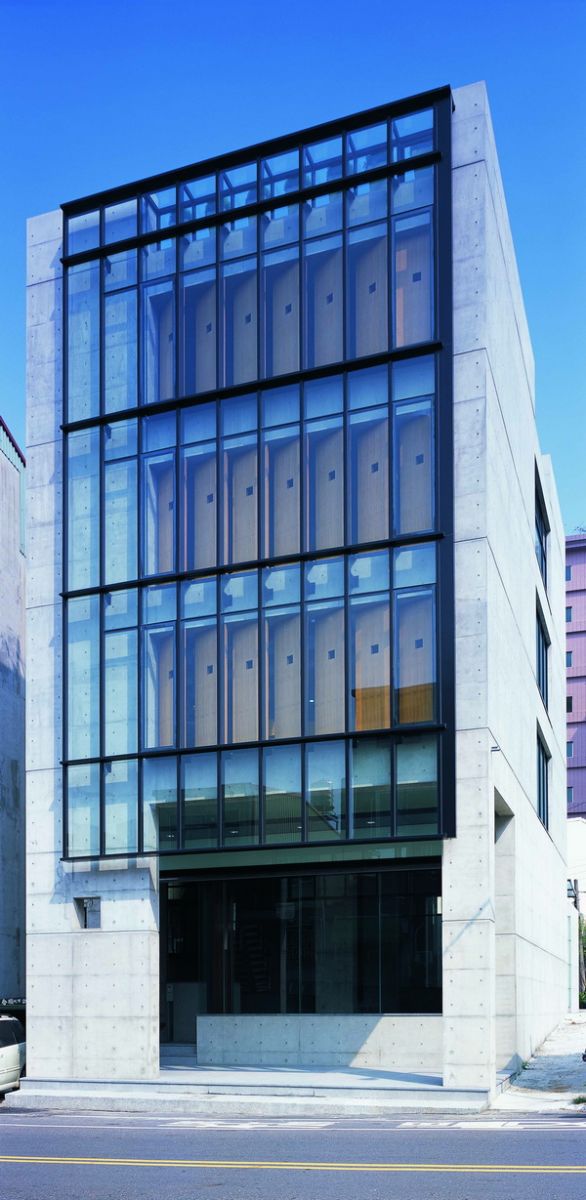

▲木板遮陽旋轉門扇,在白天具阻隔與引入日照的彈性選擇,與厚實清水混凝土詮釋建築表情的「輕」與「重 」。( 李國偉 攝)



作品編號650

東道築
禾象建築師事務所



「東道築」─遊山五嶽東道主,擁書百城南面王。
            (源自.清.龔自珍《投宋于庭》)
          ─鄰東門古城牆舊街道的一棟建築。
          ─築熱忱,盛情的建築饗宴。

當建築師設計自己事務所的同時,最可以拋開平日執業時設計條件的限制,在基地本身無法避免的條件及預算,可自由揮灑勾勒屬於自己風格設計的理念與空間,是身為一個熱愛建築最大的滿足,要落實設計的實現,又需與本工程的建造者逐一討論、配合、溝通和解決,才能創生此土地上代表性的建築物,該團隊執著之意志力,實屬不易。
「東道築」 — 位於台南市東區的樹林街,鄰近誠品書局人文商圈,公園綿延長綠。為一棟建築實體四層樓高,運用清水混凝土圍塑出一座幾何方盒子,將周邊吵雜混亂全部隔絕在牆外,並且在內部自己開創出一方內庭,獨自享受內庭的光影變化營造出一座屬於個人的都市「窩巢」。


「雙層牆」平衡「輕」與「重 」─玻璃帷幕牆清透、清水混凝土醇厚

由於基地正面朝南,為導入西南風,克服南部酷熱,日光照射強烈的物理環境條件,遂於立面設計本案特色主軸之「雙層牆」,以厚重素淨簡潔的清水混凝土牆外,掛輕飄不鏽鋼玻璃帷幕牆+木板遮陽旋轉門扇;內層以樓層區隔,每層有七扇可自由旋轉木板門扇,以為遮陽、引光、省能,外層輕薄玻璃帷幕牆則為防水、避風的雙層效果。

玻璃帷幕包覆建築清水混凝土外觀;筆直線條,橫直按樓層比例分割之幾何量體,藉由調節變換木板門扇的角度,隨時序變遷、日光移轉,致使不論反射於外部或折射入內,光與影的濃淡明暗,均豐富建築的表情。原先靜默佇立的混凝土建築,注入光的跳躍後,與調性清透的玻璃調和,表述輕、重兩者的平衡。


圍合‧隱蔽/貫串‧透明─對應共鳴的開閉空間層次
貫穿內部二樓到四樓的光之內庭,將本案「透明與隱蔽的氛圍對比」貫串延伸,光線從建築內庭頂端直立式實木遮陽採光罩的間縫中潑灑,層次漸進,流轉盪漾。光的演繹是本棟建築最要強調的重點,虛實轉換、真假交織,增加空間的張力,鮮明對比在每樓層延展、不突兀、不衝突對立,擷取「光」的素材,把物質與能量做親密的結合。不必過度繁複的裝飾,實現現代建築美學內涵的追求。
藉單純的材質「混凝土、玻璃、木材」,面對雜亂環境中,塑造圍合、隱蔽對應於「貫串.透明」,讓建築在周圍社區裡,時而隱身、時而跳脫,臨路立面大面窗持續接收光的暈染。內部格局亦破除磚、水泥間隔的限制,人在建築裡活動,就是最直接的感受對象,視覺不被拘禁,同時滿足安全感及公眾場所裡的獨立性。


流動光影─跳脫「具體」,淬鍊「抽象」
因應基地前後1.8米高程差,樑柱加倍厚實,一樓玄關及門廳挑高而有寬闊的新氣象。空間設置上的大量留白,視線可通透直達後方圍牆庭院。若推開溫潤的木板門,流動的市宅街景立即和建築呼應、對話,在隱密和半公共性之間隨性選擇。二樓、三樓空間不用實牆密閉阻隔的方式劃分,改採紅、黃色彩的玻璃區分數個辦公單元,配合簡約風格的辦公傢俱,小組矩陣動線順暢,有利同事間隨時商議討論,提高效率和機能性。
靠南的牆面設有迴旋樓梯及L型大書牆,擺放建築模型、琳瑯滿目的參考書籍。一旁留置方形區塊,打通平面限制,並且挑高兩樓,作為舒適、無壓迫的閱覽場域。角落有綠意植栽,輔以雙層牆媒介、通室流洩的明亮採光,使清水模的素樸溫煦蔓延,塑造出協調、友善的工作環境。窗邊閒坐,靜心感受建築的深邃。

清水混凝土─採版牆結構細件預埋,追求嚴謹營建品質
本案著實考驗事務所設計能力外上面臨實現的能力並要顧及品質;從模板計劃為配合版牆柱30、40公分寬及樓版25公分厚,到混凝土性能選定,灌漿並搭配水電配管、崁入式燈具、空間管路、鋼構樓梯的預埋螺栓;尚要顧及外牆防水設計,包括分層灌漿、分層防水、潑水劑、窗戶防水、女兒牆排水槽等;這是一連串不斷整合的過程,一連串思維的突破與嘗試。


結言
「東道築」— 禾象建築師事務所遷入其心血結晶的建築並啟用後,身為事務所主持人更覺對每個土地該賦予生命力的美學,有著更大的責任與壓力,對於建築的熱忱、堅持,激發出更大的自信與動力,也鼓舞了參與本事務所執行的工作同仁,一起向前邁進一步。

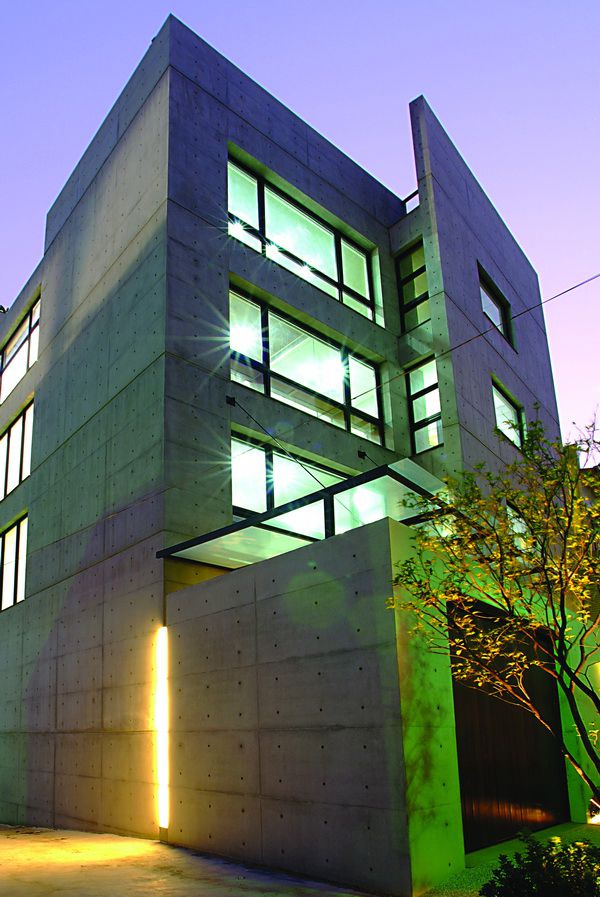

▲北向立面夜間光線投射於桂花樹及綠植,並搭配室內燈光照透建物開口,使清水混凝土牆之雕塑性形成另一種溫柔的詩意。( 李國偉 攝)

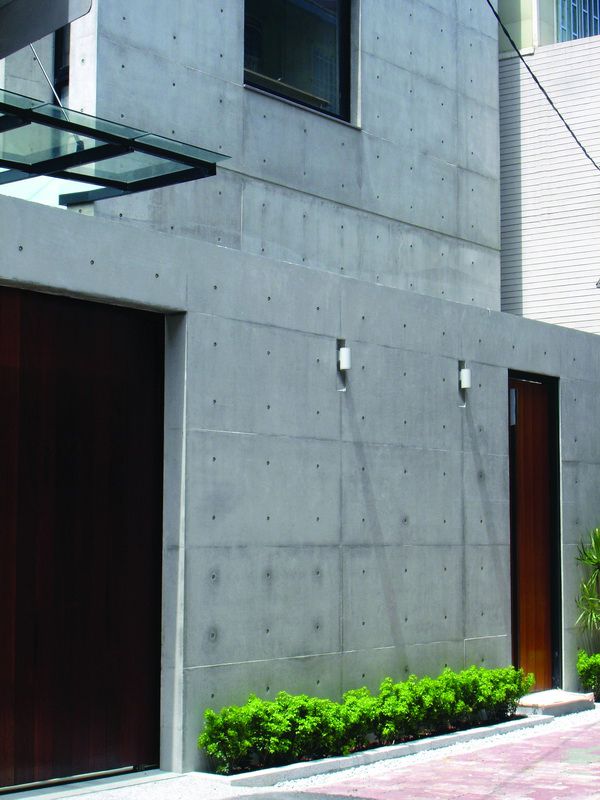

▲後圍牆外觀由清水混凝土、木板門、金屬玻璃雨庇,綠植形成一靜謐的畫面。( 禾象建築師事務所 提供)

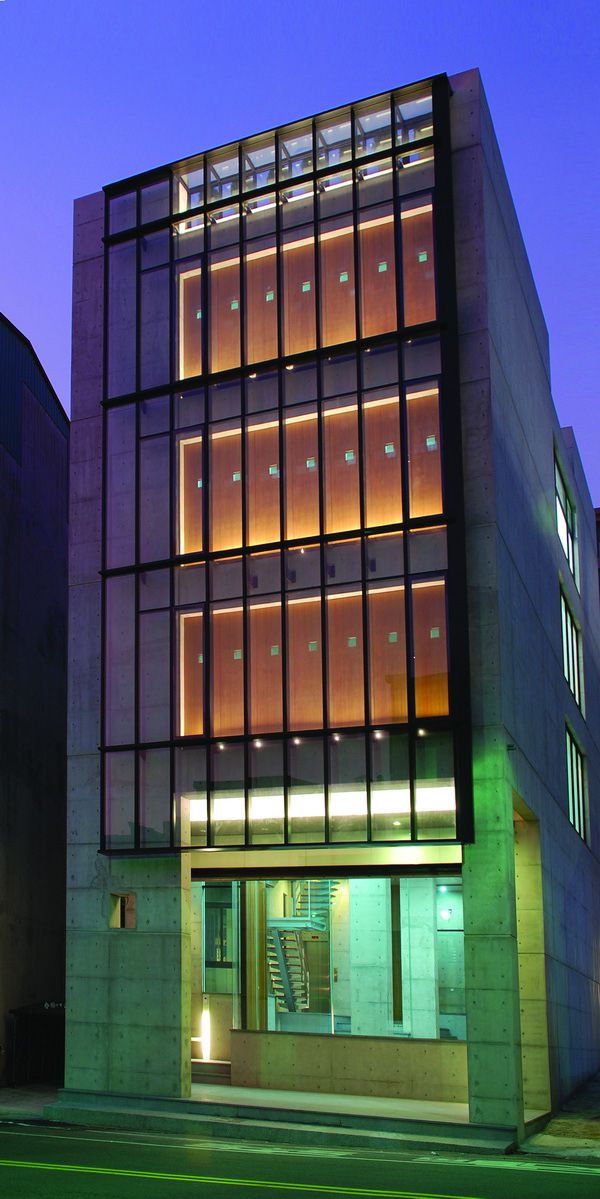

▲木板遮陽旋轉門扇夜間時在間接光源的映射下,不僅暗示了室內空間感,同時帶給街道溫暖的氛圍。( 李國偉 攝)



▲即使日正當中,光線也能優雅的灑落室內。( 禾象建築師事務所 提供)

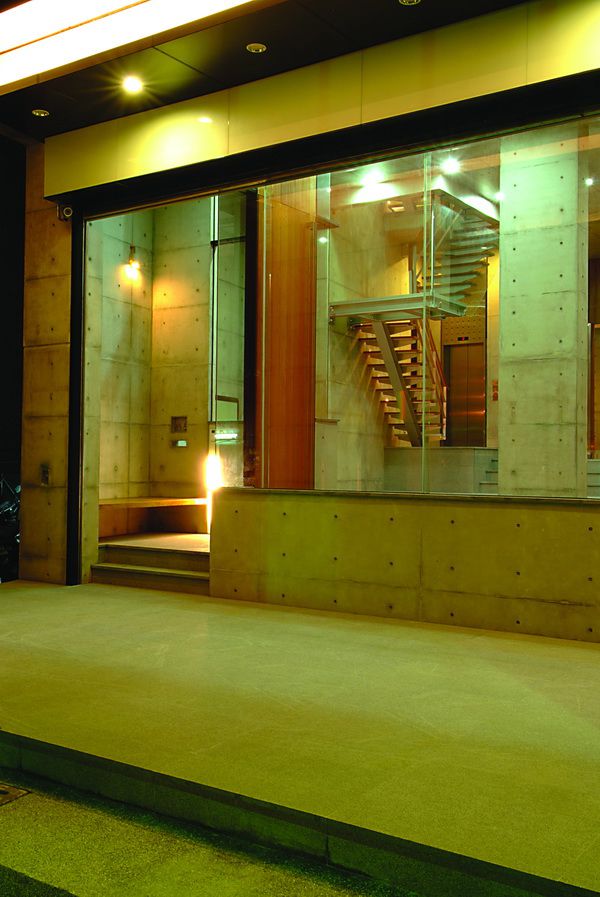

▲一樓入口大門,將冷調素淨的清水混凝土呈現一種溫暖、光滑又明亮的質感。( 李國偉 攝)



▲樓梯與玻璃形成室內延伸,交疊錯落的空間趣味。( 李國偉 攝)

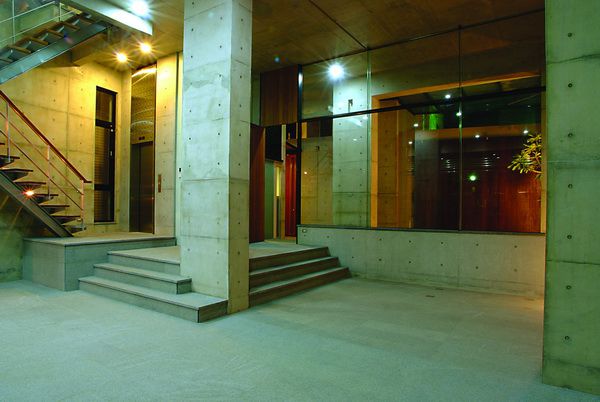

▲一樓展示空間挑高六米二,清水混凝土呈現一種溫暖、光滑,甚至明亮的質地,給人厚實穩固的安全感受。( 李國偉 攝)

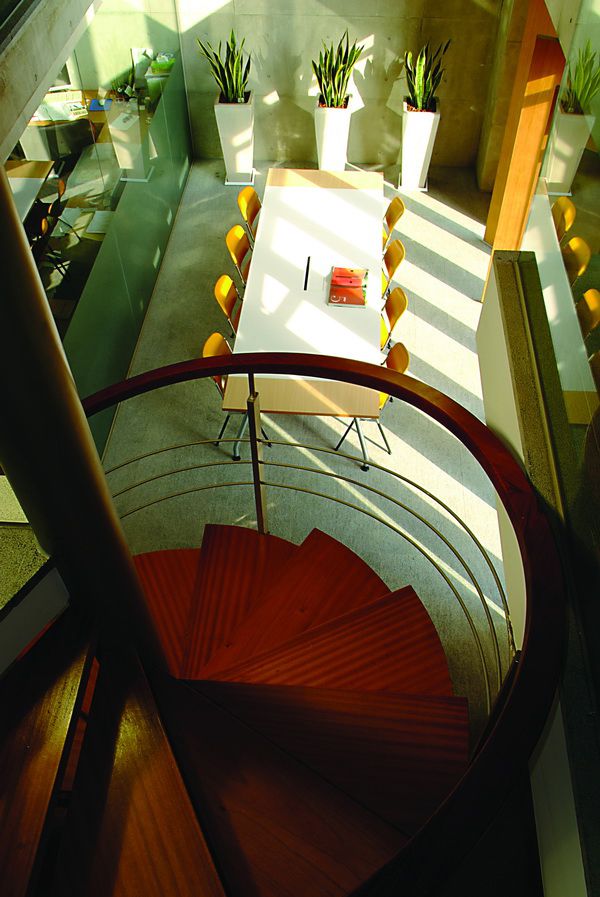

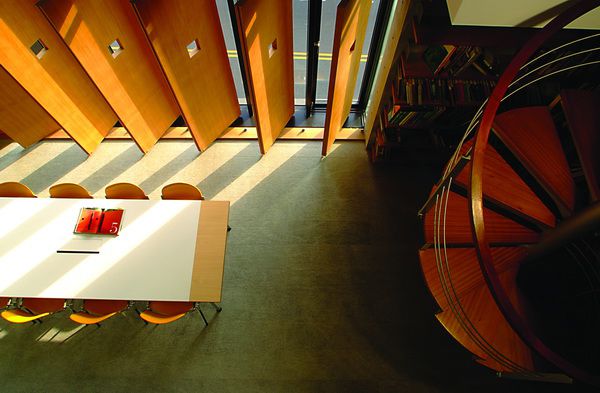

▲木質旋轉樓梯與挑空的會議空間,形成了有趣對話。( 李國偉 攝)

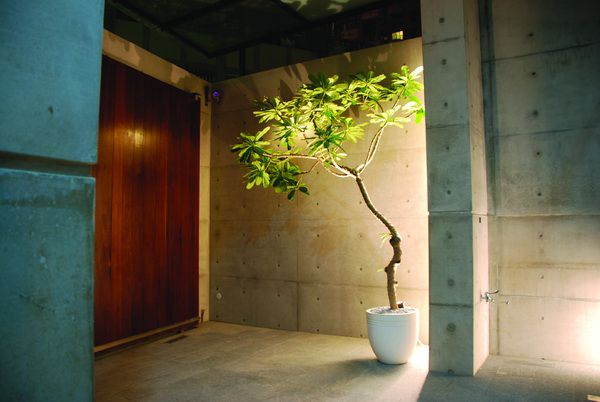

▲後側庭園燈光投射至清水混凝土牆面、緬梔及橫拉木板門,將空間永恆凝結。( 禾象建築師事務所 提供)

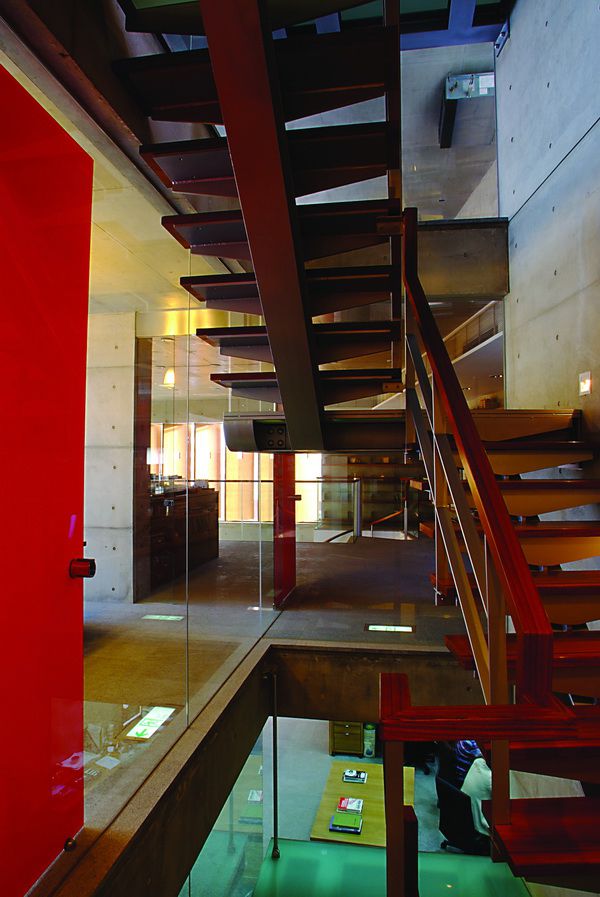

▲明亮透空樓梯,藉由木踏板階梯,及不同色彩玻璃隔間所形成。( 李國偉 攝)

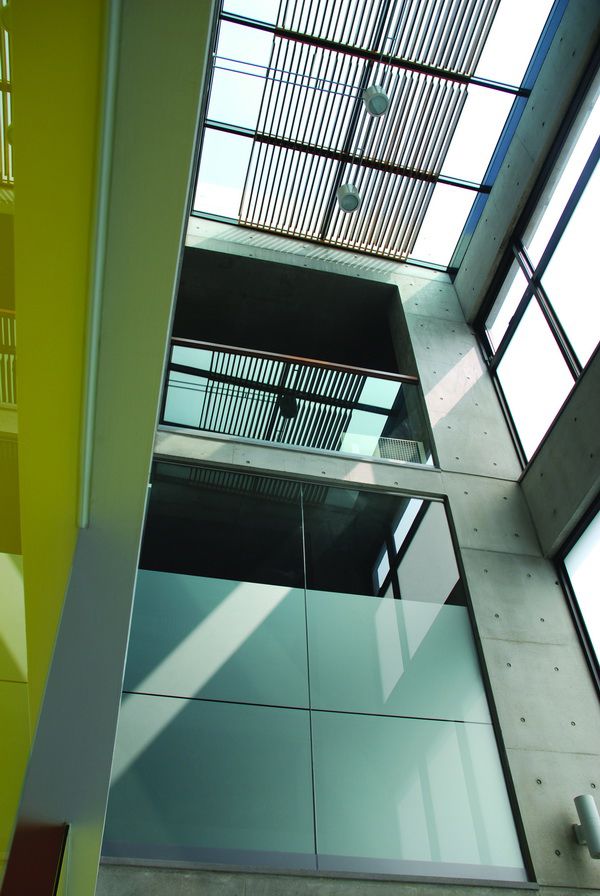

▲置身於二、三樓挑空上方,隨著時間的不同,體驗光影在空間中的變化,呼吸不同建築空間中特有的氣味,凝練空間,將瞬間化為永恆。( 李國偉 攝)

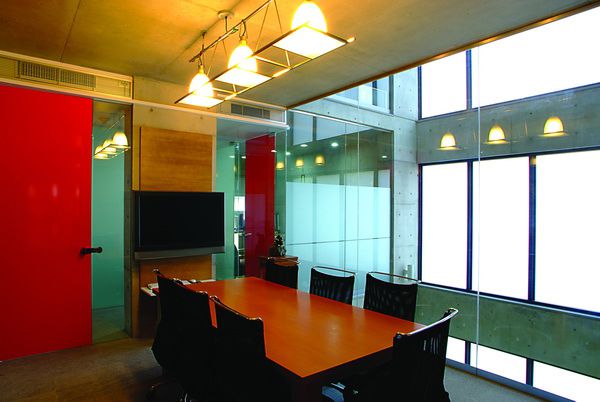

▲三樓視訊會議室四周由大片落地窗構成,充分利用間接照明,答到節能效果。( 李國偉 攝)

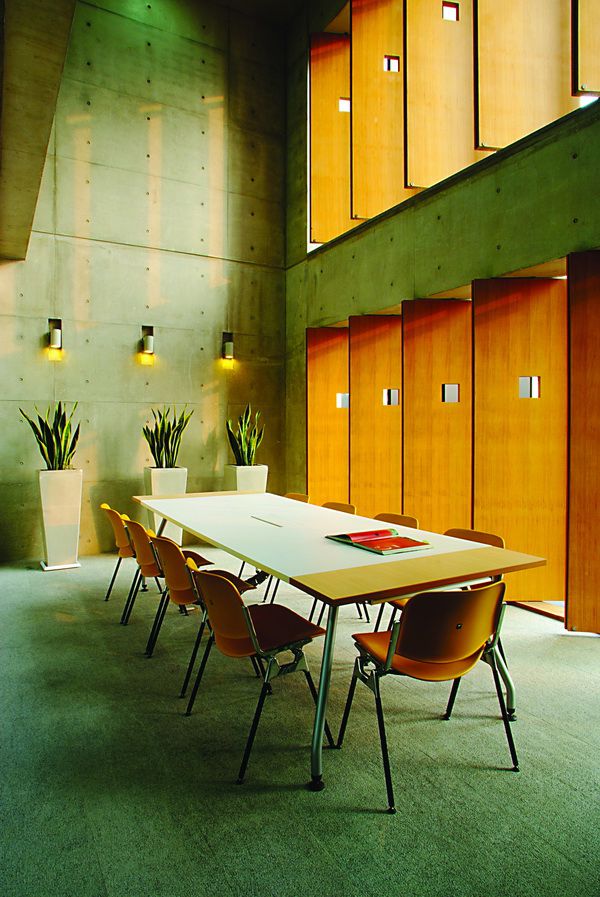

▲二樓會議室空間挑高六米四,任由光線由二樓及三樓木質遮陽旋轉門扇間洩下。取思於中國傳統建築,以木作門窗控制光影,在開合之間自然流露現代建築空間哲理。( 李國偉 攝)



作品資料

作品名稱:東道築
業  主:禾象建築師事務所
地  點:台南市東區樹林街一段6號
用        途:辦公室

建  築
事 務 所:禾象建築師事務所
主 持 人:王東奎
參 與 者:徐貞香、馮美琴、連立偉、陳寶如、張文欣、周進誠、邱昱昇、何永興、林建宏、翁偉真
結  構:統勝工程顧問有限公司
水  電:喬鼎工程顧問有限公司
營  造:政裕營造工程股份有限公司
金  屬:久鋐金屬
監  造:禾象建築師事務所
景  觀:禾象建築師事務所、冠綸景觀有限公司
室  內:禾象建築師事務所、丞傑室內設計公司

材  料
外  牆:清水混凝土
開  口:玻璃、不鏽鋼氟碳烤漆帷幕、木質遮陽旋轉門扇、烤漆鋁門窗
室  內:結晶化玻璃、5+5mm強化安全玻璃、烤漆玻璃、玻璃地板、柚木、觀音石、鋼構樓梯
景        觀:緬梔、桂花、千年木、樹蘭、七里香

基地面積:222.78㎡
建築面積:104.1㎡
總樓地板面積:525.94㎡
層      數:地上四層

造    價:新台幣2,652,000元

設計時間:2004年7月至2006年2月
施工時間:2006年3月至2007年7月

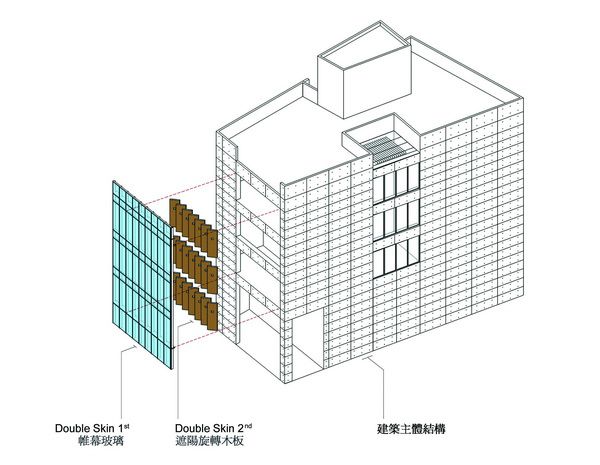

▲雙層牆材質示意圖

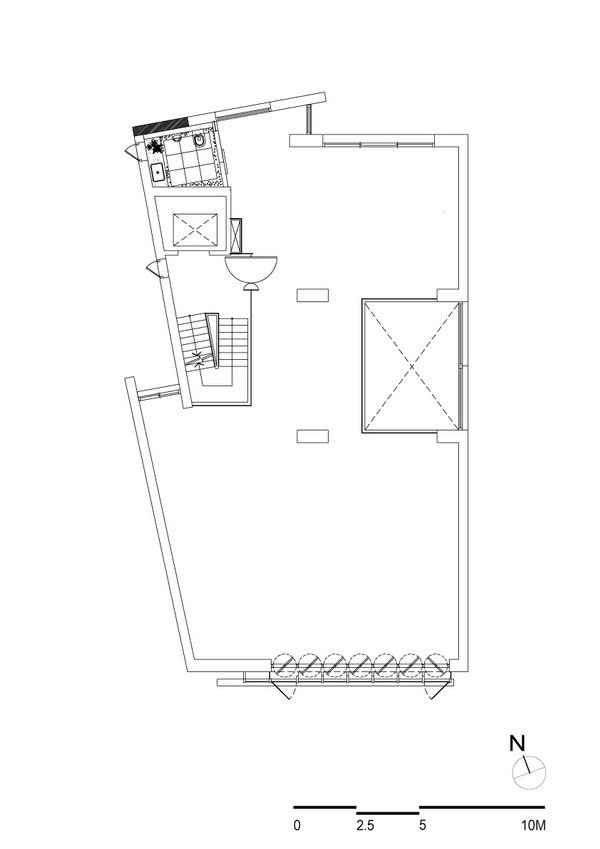

▲一層平面圖

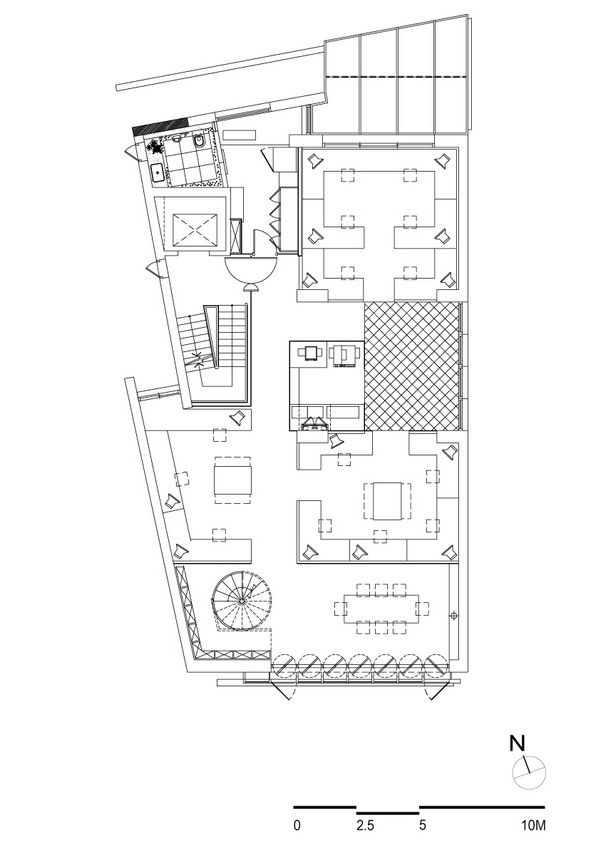

▲二層平面圖



▲三層平面圖



▲四層平面圖



▲屋頂層平面圖

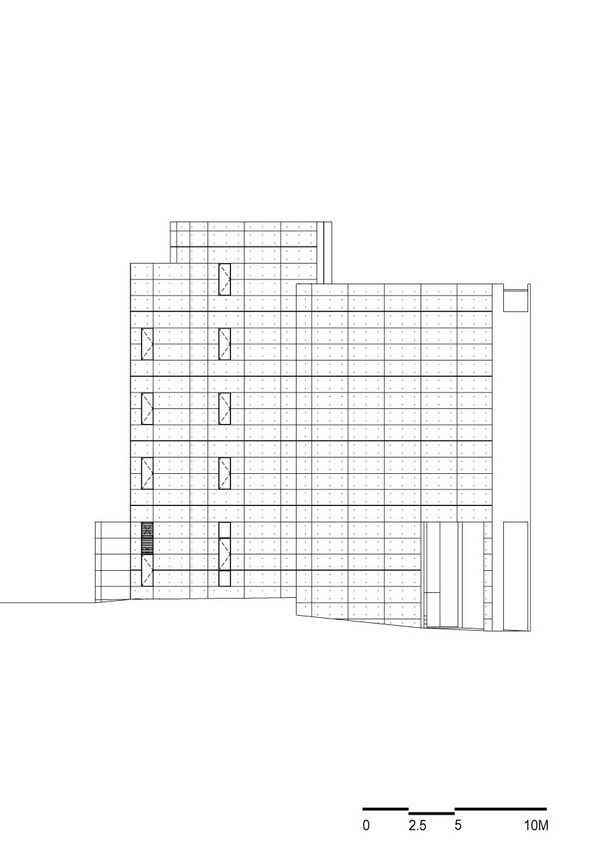

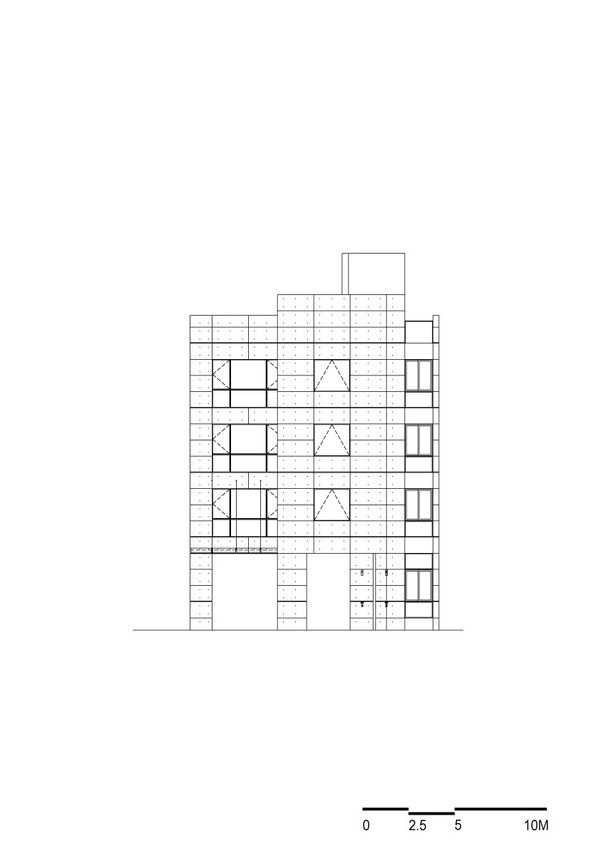

▲東向立面圖

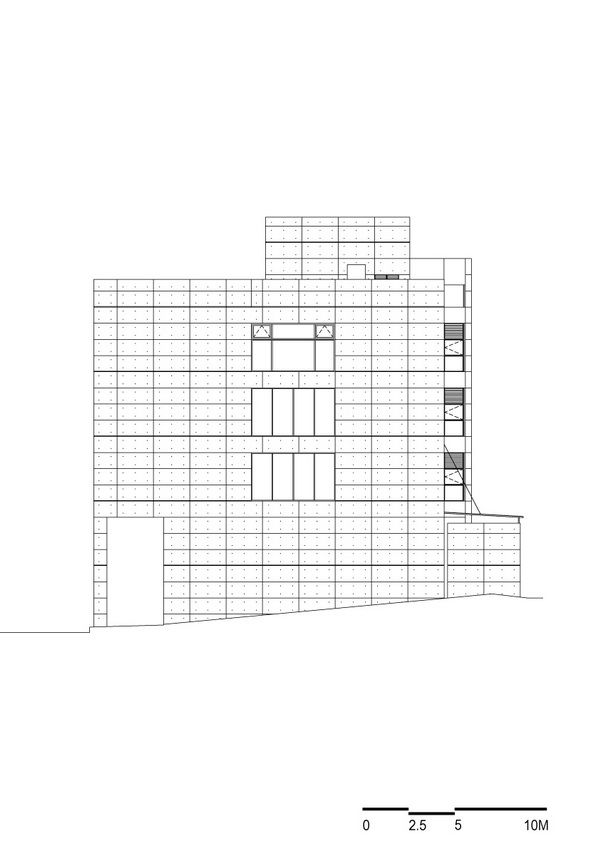

▲西向立面圖



▲南向立面圖



▲北向立面圖

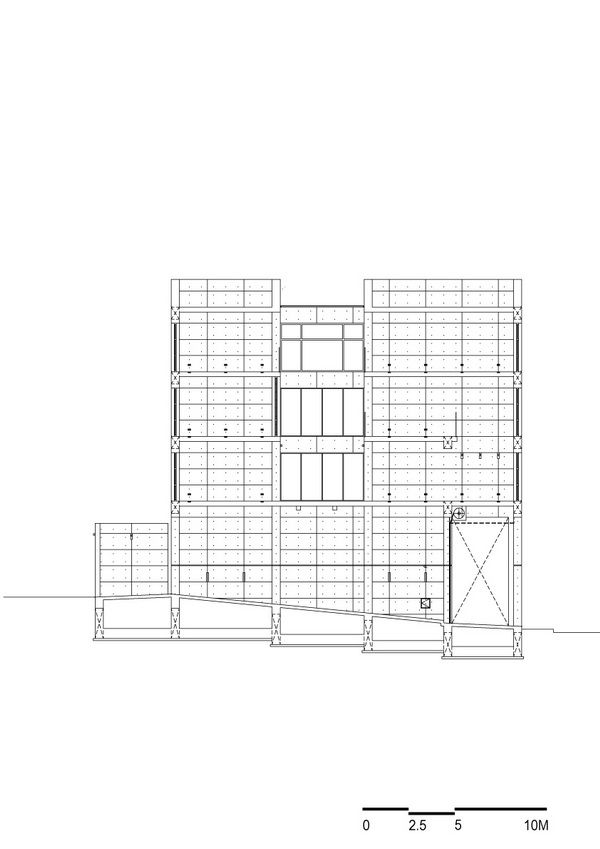

▲剖面圖
