慈林新館
台灣餘弦建築師事務所 台灣建築雜誌2015年7月 Vol.238
  13027     2015-07-06
關鍵字 : 瓦片│磚│陳列│藝廊

▲北側正立面(劉呈祥 攝)



作品檔案1322

慈林新館
台灣餘弦建築師事務所



當我們的天空的頂點融合在一起,我的家屋就有了屋頂。
                                               Paul Eluard
                                            活著的尊嚴,Paris

與其將慈林新館視為一座展示館,更洽當的是,將之定義為一座承載眾人理想的心靈家屋。
慈林家屋的意象源自於與基地上既存老房子之間的對話關係。老屋是歲月與土地記憶的載體。主要構造是以清水磚造為主;清水磚牆、木頭樑柱結構加上清水磚瓦,屋頂的桷木與簷板之間的縫隙讓空氣可以內外流通,是一座會呼吸的房子。慈林新館基地與老屋緊密相接,聯繫兩者之間的是一群竹林以及一排綠樹。

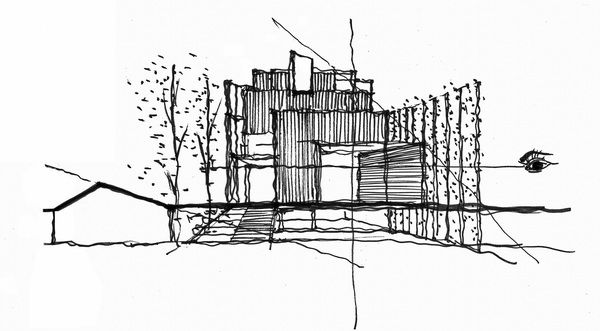

建築設計從剖面開始,企圖建構一座漂浮於地表上的新展示館。
支撐新館漂浮的力量來自於入口大廳中央部分一座剖面與老屋相仿的虛空間;由外到內,實體的老屋與虛體的新房子相互對話,成為設計的主軸。老屋內部的虛空間在舊屋頂之下,是展示的空間;而漂浮在新的虛房子上方,是一個有空間深度的屋頂,一個承載對未來理想投射的人造天空。相較於老屋屋頂的穩定及安詳;新館的屋頂輕盈如煙霧一般,時而封閉,時而開闊。
來自於這片土地的砂土、礫石,以及用來燒清水磚及瓦的黏土,是構築的主要材料。混凝土結構外的主要包覆是清水磚以及瓦片帷幕牆。東南向的清水立體磚牆的細微陰影,可以減少自身在受陽面的溫度。面對老屋立面的瓦片帷幕牆上的大開口,內部是二樓展演空間的舞台,老屋及樹海是展演的背景。最上層部分的戶外階梯教室隨著清水磚階梯拾級而上,屋脊的視野可以俯瞰二結農村屋頂的天際線,以及遠方的龜山島。
本案的構築系統一方面詮釋了場所的特質及精神,也進一步強化了體驗者對空間的感知經驗。(文:楊家凱)

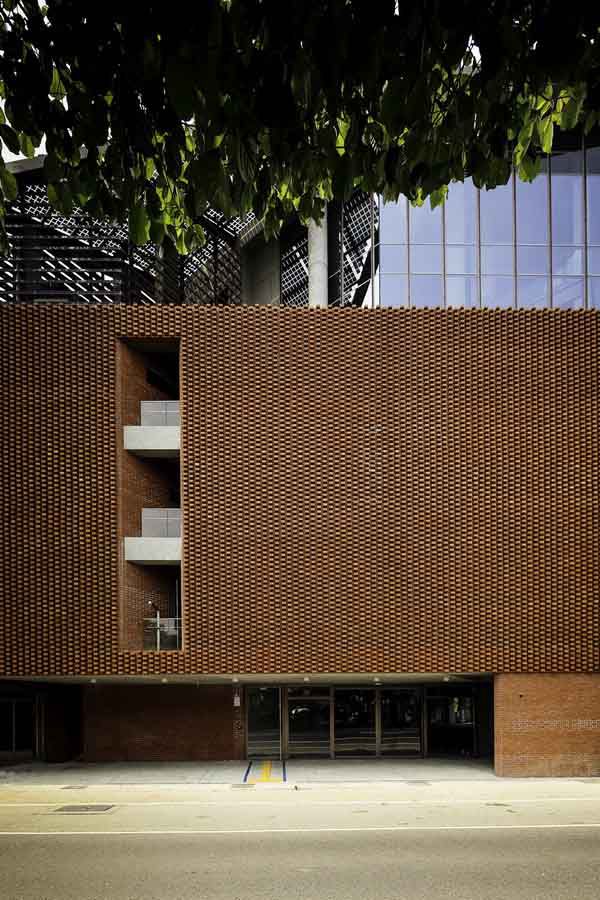

▲北側正立面(劉呈祥 攝)

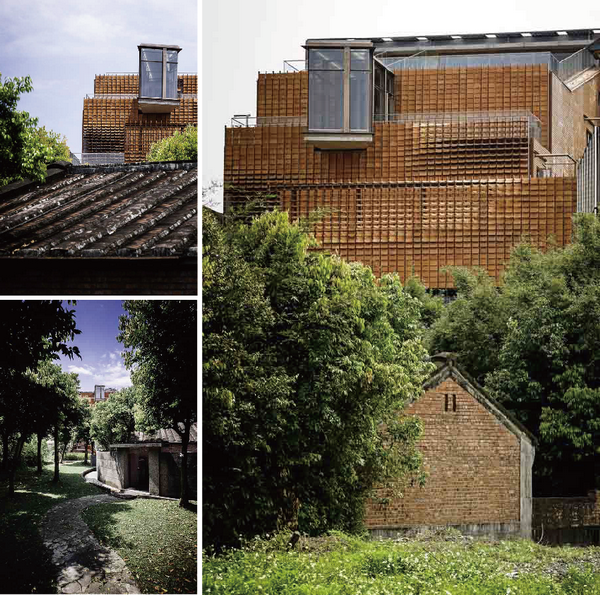

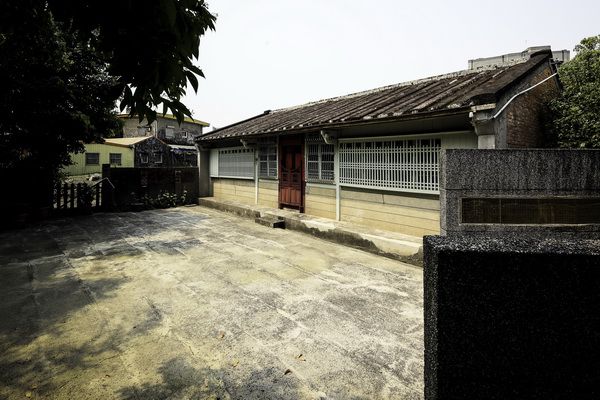

▲老宅外觀(雅克騰俊設計有限公司 提供)

▲屋頂的轉化(劉呈祥 攝)
▼樹林,慈林(劉呈祥 攝)
新舊交織的新風景(雅克騰俊設計有限公司 提供)

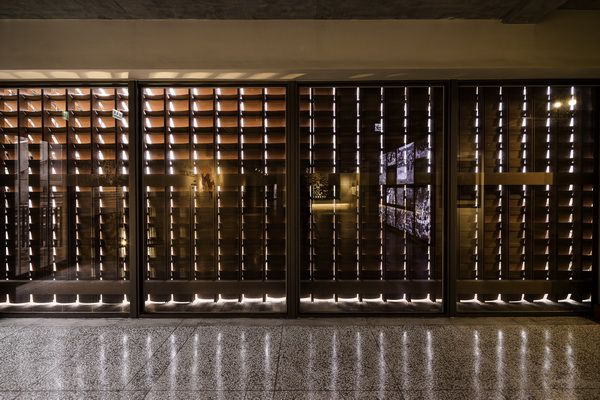

▲一樓入口景觀窗戶反射週遭的環境(雅克騰俊設計有限公司 提供)

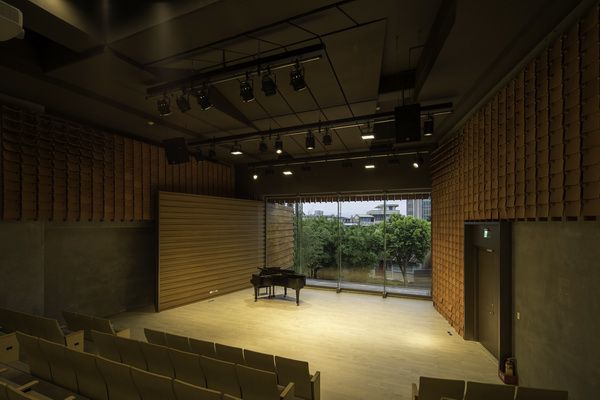

▲多功能表演廳舞台及框景窗(雅克騰俊設計有限公司 提供)

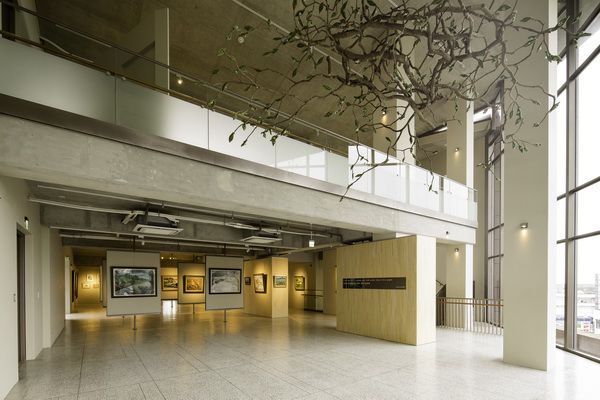

▲五層及夾層藝術展示空間(雅克騰俊設計有限公司 提供)

▲入口特展空間(劉呈祥 攝)

▲東南向立面(雅克騰俊設計有限公司 提供)

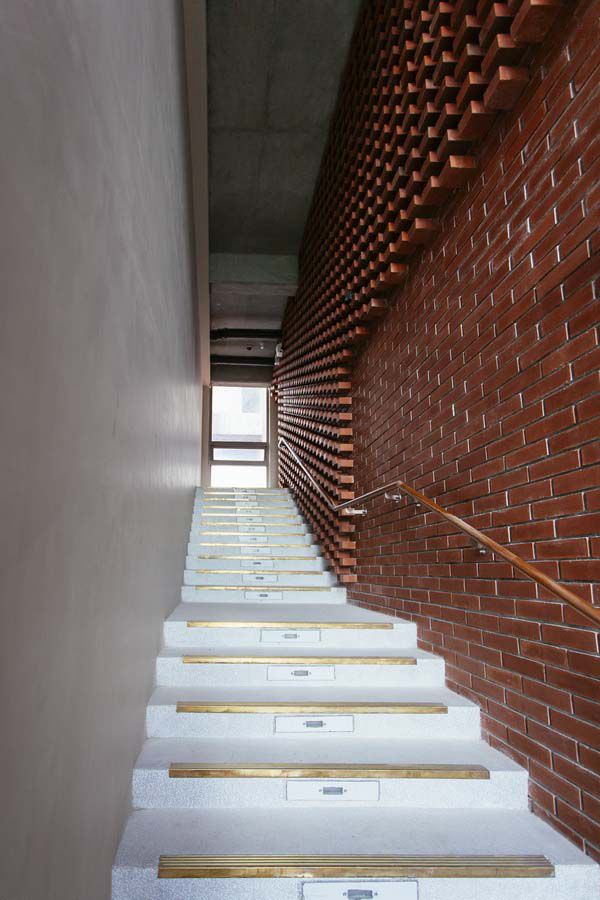

▲室內樓梯(劉呈祥 攝)

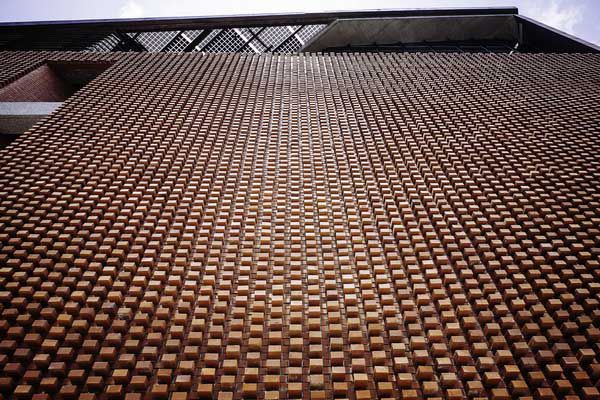

▲有陰影深度的立面(劉呈祥 攝)

▲東南向立面(雅克騰俊設計有限公司 提供)

▲層層堆疊的立面(劉呈祥 攝)

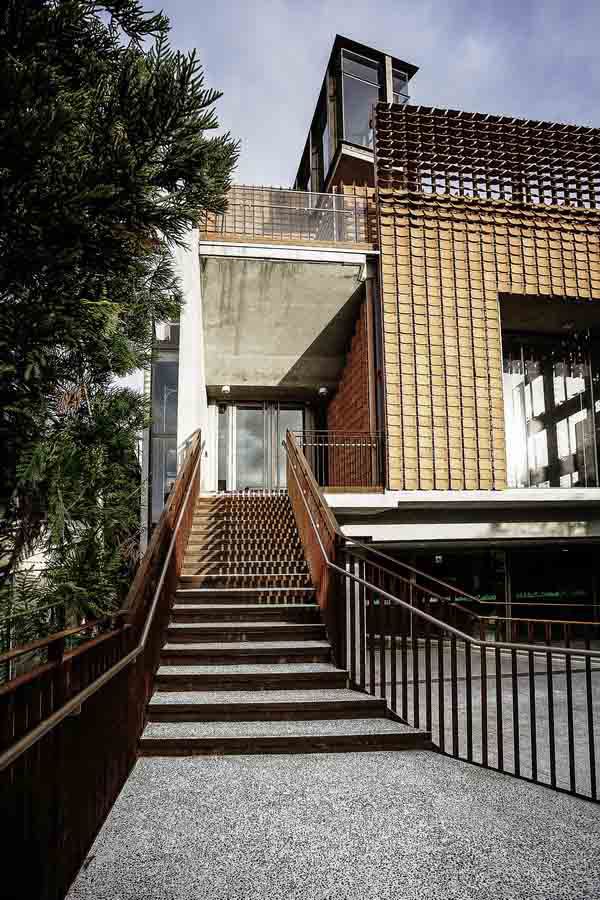

▲戶外體驗動線(劉呈祥 攝)

▲慈林之窗(雅克騰俊設計有限公司 提供)

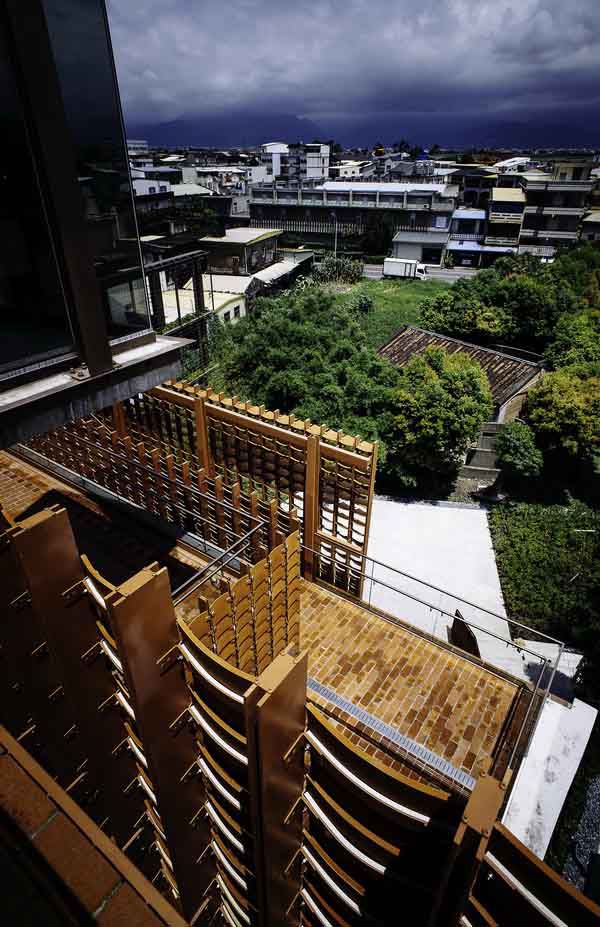

▼屋頂階梯教室(雅克騰俊設計有限公司 提供)

▲層次的交織(劉呈祥 攝)

▲輕的皮層(雅克騰俊設計有限公司 提供)

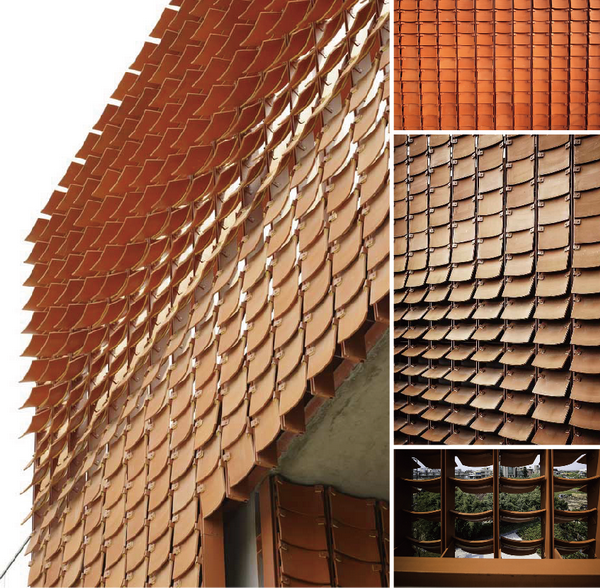

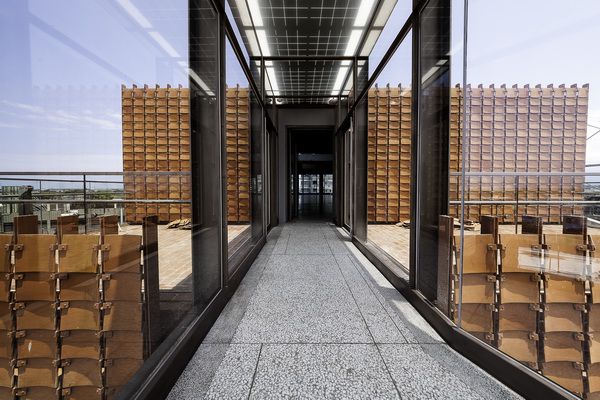

▲屋頂瓦片牆(雅克騰俊設計有限公司 提供)
▲漸變的皮層(劉呈祥 攝)
▼視覺的交換(雅克騰俊設計有限公司 提供)

▲光影滲透的外牆(雅克騰俊設計有限公司 提供)



作品資料

作品名稱:慈林新館
業    主:慈林教育基金會
地    點:宜蘭縣二結鄉
用    途:1F/大廳、陳列室
               2F、3F/表演廳、陳列室
               4F/陳列室
               5F、夾層、藝廊

建    築
事 務 所:台灣餘弦建築師事務所
主 持 人:楊家凱、陳宇進
參 與 者:許家傑、周榮進、張守仁、許祐承、楊基承
監    造:台灣餘弦建築師事務所
結    構:楊永豐結構技師事務所
水電、空調:吳建興電機空調技師事務所
室    內:表演廳、藝廊/台灣餘弦建築師事務所
               陳列室/劉月華
景    觀:台灣餘弦建築師事務所

施    工
建    築:鈺通營造工程股份有限公司
水電、空調:同毅工程有限公司
室    內:鉅大企業社、禾仲國際實業有限公司

基地面積:1,090.43㎡
建築面積:600.32㎡(標準戶)
樓地板面積:2,541.71㎡
層    數:地上五層

造    價
建    築:新台幣67,000,000元
水    電:新台幣17,000,000元
空    調:新台幣7,000,000元
室    內:新台幣7,500,000元(僅表演廳)

設計時間:2009年3月至2011年12月
施工時間:2012年1月至2014年 3月

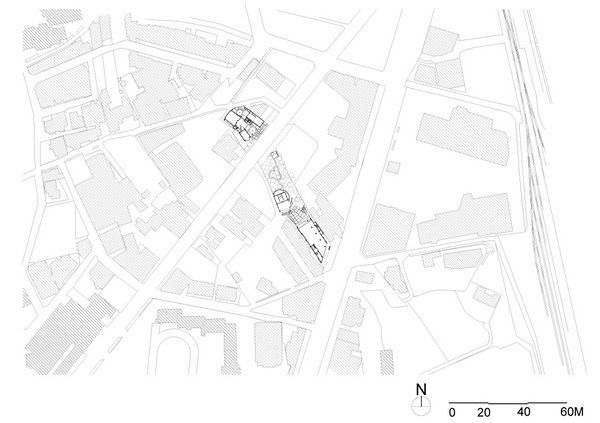

▲基地配置圖

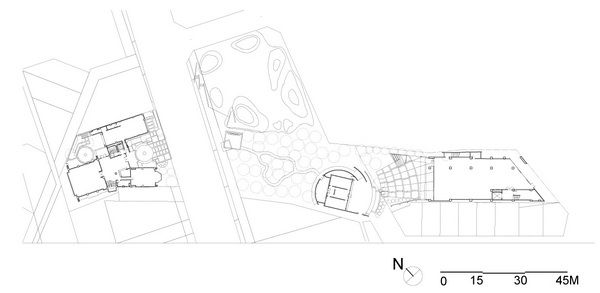

▲全區配置圖

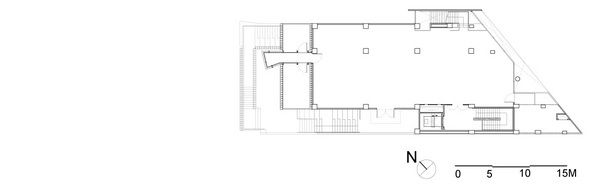

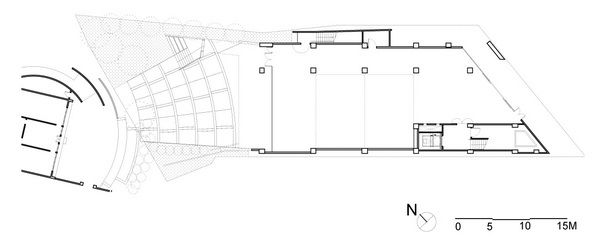

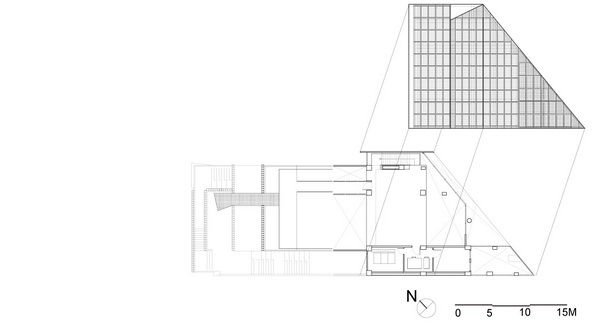

▲一層平面圖

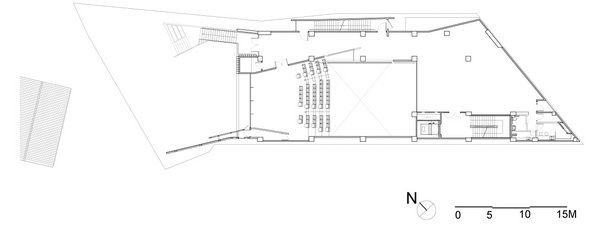

▲二層平面圖

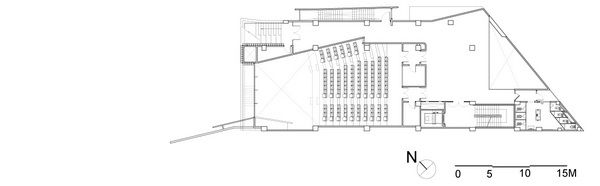

▲三層平面圖

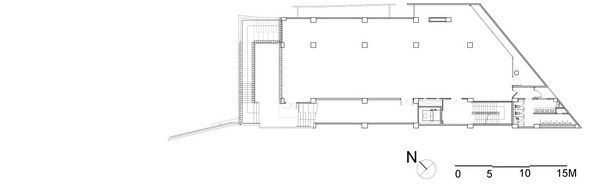

▲四層平面圖

▲五層平面圖

▲夾層平面圖

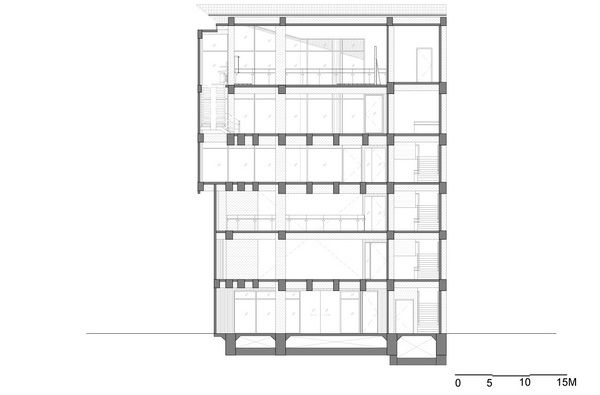

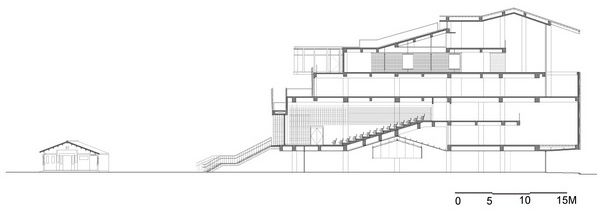

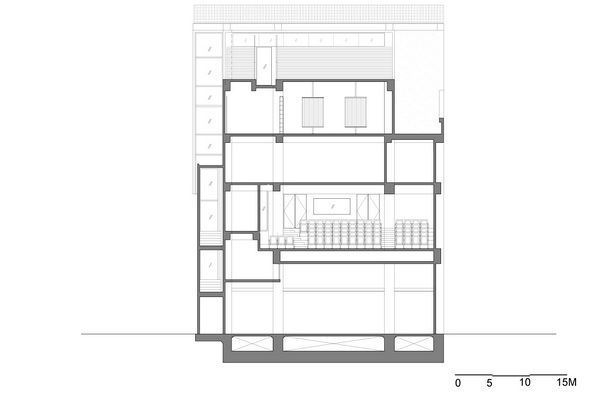

▲剖面圖

▲剖面圖



▲剖面圖

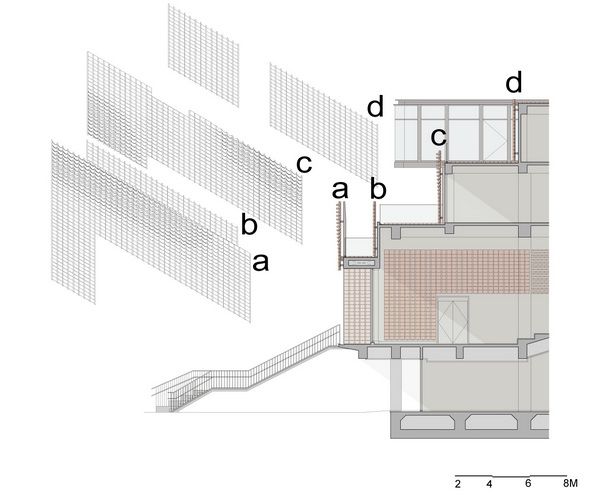

▲瓦片帷幕牆詳圖

▲瓦片細部詳圖

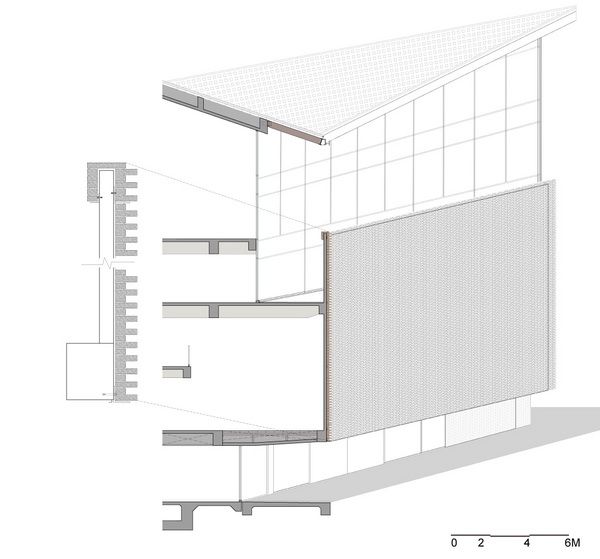

▲清水立體磚牆詳圖
