橘月民宿─菱型光舞─立面設計
原型結構事務所A.S studio
攝影:吳東倫

不管從立面的構築性或是從結構材料來說,這都是一個挑戰極限的案子。

  對於業主有非常緊繃的時間底限,對於建築設計有希望立面盡量輕薄且穿透的底限,而對於結構設計則希望那結構系統的純粹與構築方法的極致能夠與當地的材料共構成一個令人屏息的結構立面,而非常幸運的在成就建築不可或缺的三個部分:業主,設計,營造竟被我們巧妙地結合在一起。

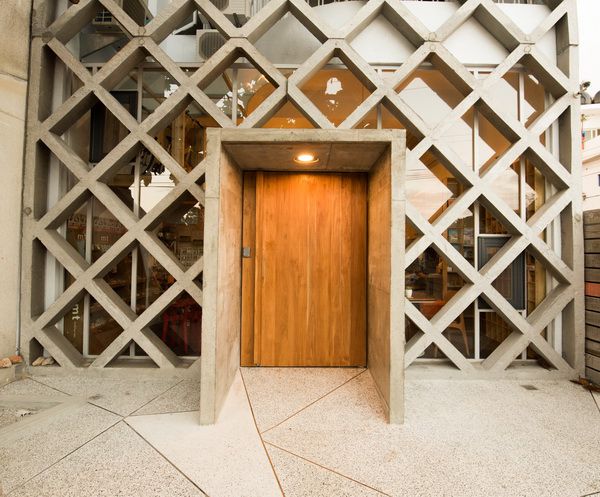

  本案基地位置位於屏東墾丁大街的巷子裡,接近長型街屋後方依傍著國家公園的山景,建築師與我們與業主都有個共通的共識:創造一個有別於以往的新建築樣式。原先這建築就是一個具有開放性的個性房子,在墾丁大街這邊,每年這些民宿都必須改頭換面的前提下,我們試圖尋找一種新的材料對應,但面對強大的海風鹽分侵蝕以及對應於能夠有厚實的結構感與預算的考量,我們嘗試了鋼,木頭與RC構造來思考,然而最後我們採用RC不僅在於它較低的預算與可抗海風的侵蝕,我們也試圖打造首度用「預鑄混凝土」來做成的斜交格子梁立面結構,換句話說即是有別於以往現場澆灌的方式,我們採取完全組裝,完全訂製,完全一體成型的高精度的結構製成方式,在6m×10m的立面上我們分成三個高度共四段進行預鑄,最後僅在一天內放樣,吊掛與組裝完成。

  在案子的初始,對應建築師及業主的設計需求,我們透過結構受力圖的力流分析,計算出格子梁的結構斷面僅需十二公分面寬與十八公分深度即可滿足結構強度,同時包含了足夠的安全係數,在設計方面並不困難;然考量到後續施作,為了掌握此細緻斜交格子立面的完成品質,我們從預鑄混凝土的概念出發,試圖使每組預鑄混凝土皆為一個塊體,最後再透過螺栓與既有建築體結合,期望施工複雜度能在初始設計端及縝密的施工計畫中獲得解決。

  結構受力的邏輯就像一片又一片的模型版貼附於既有建築身上,互相連接並從上至下緊緊相依,每個單片結構互相獨立,但緊扣再一起時卻可稱之為相當於強化既有建築側向抵抗的結構立面,本案規模雖小卻耗時費工,因此立面的格子結構由團隊齊心打造,從制定計畫一開始便是全員投入,經歷了模板拆解圖、鋼筋固定方式、預埋構件的設計、細部接合的處理,甚至團隊為了此結構去施作一個一比一的實體模型(2016實構築展出)直到完成各段混凝土塊的灌漿以及最後扣人心弦的吊裝過程。

  經歷過0206台南地震的它,至今完美如初,這是單純的結構立面設計,也是實際一比一施作,更是一段既夢幻又美妙的過程。

本案因三位對瘋狂熱愛建築者而生:
一個是業主,執著地想要有建築原味;
一個是設計師,真誠地實踐業主的夢想來做設計;
一個是原型結構,勇敢地嘗試預鑄結構的施工方法。
(文:原型結構工程顧問有限公司)



作品資料

作品名稱:橘月民宿─菱型光舞
業     主:呂志霖
地     點:屏東縣恆春鎮
用     途:民宿

建     築
事  務  所:傅域設計
主  持  人:傅淑貞
監     造:呂志霖
立面結構:原型結構工程顧問有限公司

材     料
外     牆:RC

基地面積:200㎡
層     數:地上四層半

設計時間:2015年6月至2015年12月
施工時間:2015年12月至2016年2月

(完整作品內容請參考《台灣建築》2016年11月號,Vol.254)
