No Footprint House


Green Building 綠建築電子刊 2022 FEB-APR VOL.071
2164 2022-03-15

熱帶雨林中的建築原型

創建零碳建築的生產模式

資料及圖面:A-01 (A Company / A Foundation)

文字整理:棲位工作室|呂慧穎




【No Footprint House】基本資料

位置|哥斯大黎加‧蓬塔雷納斯省(Ojochal, Province of Puntarenas, Costa Rica)

首席建築設計|A-01 / Oliver Schütte

設計團隊|A-01 / José Pablo González, Mauricio Rodríguez, Misael Rodríguez, Ronald Carvajal, Luuc van Wezel

類型學研究|A-01 / Marije van Lidth de Jeude

機械、電氣和管道工程(MEP)|Consost / Pablo Mora

結構設計|Ingeniería Cañas / Rafael Cañas

營造|SLO Studiolocal / Hernán Mora

攝影|Fernando Alda Fotografía / Fernando Alda

紀錄|Manduca Audiovisual / Soren Pessoa, Valeria Romero

建築面積|150 m2

造價|150,000美金






因應氣候而生的建築外型



No Footprint House(以下簡稱NFH)位於Ojochal,是哥斯大黎加南太平洋沿岸熱帶雨林邊緣的一座小村莊。由於建築基地所在位置氣候潮濕,因此如何通過自然通風、遮陽以及被動式設計來呼應熱帶雨林棲地,成為本案的重要核心。NFH建築設計圍繞著一個中央服務核心區而展開,包括了機電設備、智能服務、壁櫥、浴室、廚房和洗衣區。

藉由集中服務機能,讓本案擁有足夠的空間彈性,可以在核心區周圍設置開放式平面空間;此外,這樣的配置也提高了建築本身在組建以及維護管理上的效率。這棟雙層建築最大的特色就是擁有垂直結構柱,以及傾斜的建築外殼立面。上寬下窄的倒梯形外殼,減少了陽光和降雨對於建築微氣候以及日常活動的影響,在架高的簷廊上活動可以免去陽光曝曬和與雨水飛濺的影響。

而一樓外牆面板設計為可獨立開關的摺疊門,不僅可以調節景觀視野,更可以控制內外空氣的流通量,也能阻隔外在視線、營造隱私性和安全感。而這項設計巧妙之處,在於可以將原本在「牆內」的內部空間轉換為對外空間,同時也能夠在建築物與周遭環境的交流上發揮動態作用,這也保留了熱帶建築的主要特徵。



10_NFH-108_render open.jpg

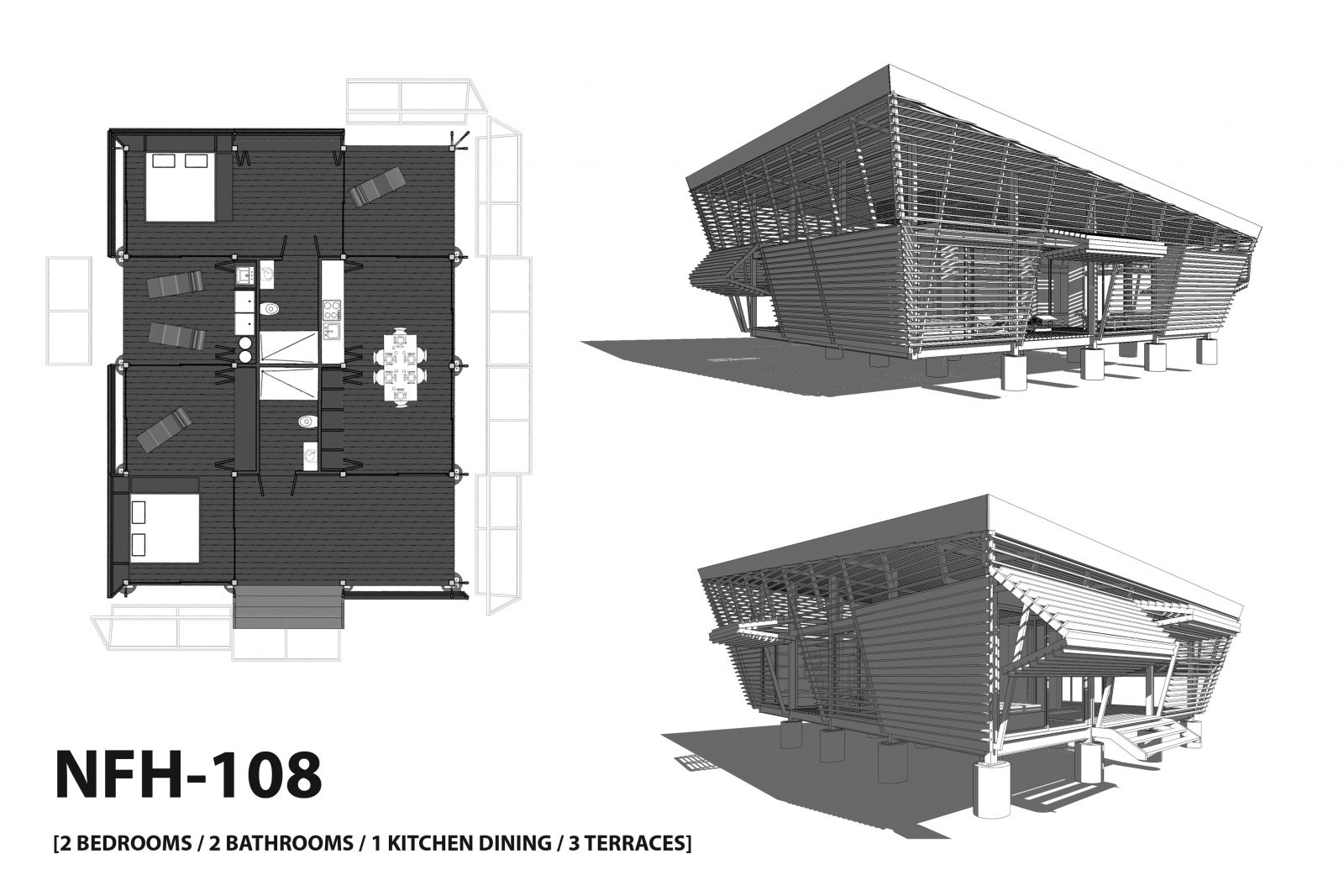

▲NFH-108透視圖


▲NFH-108室內配置以及外牆摺疊門設計



預製的組件提供客製化的彈性



NFH在原型設計之初就制定了生命週期評估方法(Life Cycle Assessment, LCA),並在2019年聯合國第25屆氣候會議上進行發表,而後不斷的優化與改良,以提升建築整體效能。Ojochal村莊內的這幢NFH,可說是作為一系列住宅生產的原型。其組件的預製生產基地位於哥斯大黎加中央山谷(Central Valley),再藉由貨櫃車運送到指定組裝地點。從這處原型屋的建造和實際居住的過程中,建築團隊得到了優化系列生產模式的寶貴體驗。

NFH採用三種不同的預設尺寸:從小型住宅(36m2)到中等尺寸( 81 m2)和家庭住宅(108 m2)。從內部配置和單元組接、材料處理和服務等級的設置都可以自動化配置,並透過預製組件的目錄來訂制。

預製組件中運用的所有元素和材料,都經過原產地、製程和碳足跡的完整調查,這可說是建構碳中和建築的基礎。NFH目錄中的組件選項包括結構木材和鋼材,用於外牆之不同類型的百頁和孔板、竹製和木製的天花板材,以及用於牆壁和地板的礦物和合成面料等。客戶可以根據特定需求和喜好進行選擇。系統化設計可以針對個案的需求進行客製化配置,再運送到哥斯大黎加各處的建築基地。

8688_06 - 複製.jpg

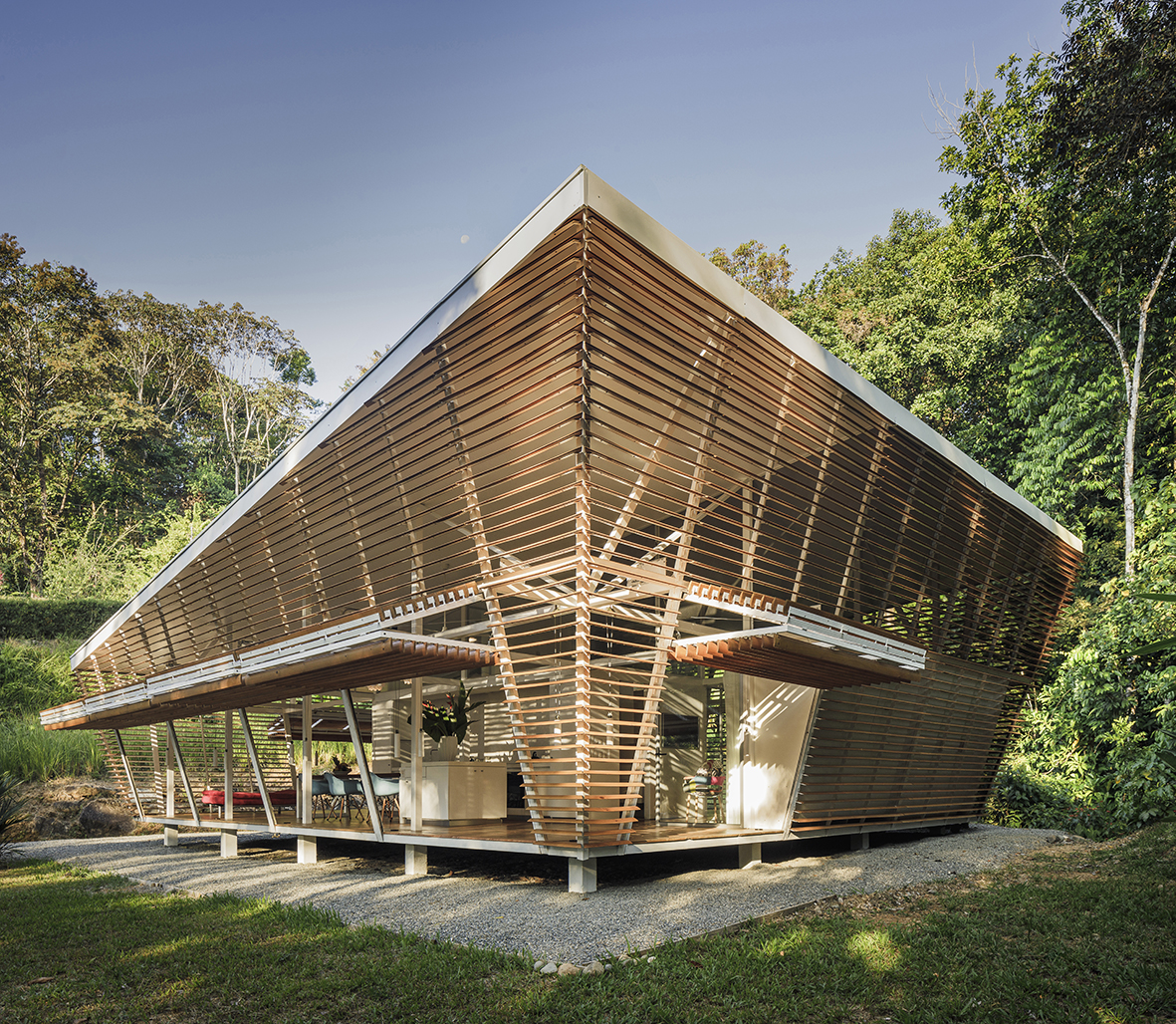

▲融合在自然環境中的建築設計



結合再生能源達到永續



位於 Ojochal的NFH-108是擁有木質外牆的高架式鋼骨結構。它的基礎單元是12 x 9公尺的網格狀結構,包含起居和用餐區、兩間浴室、兩間臥室和一個多功能露台。隔間則運用滑軌玻璃牆和帷簾進行不同層次的阻隔,來營造空間的私密性或彈性調整社交程度。建築物的上半部牆面則保持永久開放,以確保通風及換氣功能;內側則加裝紗窗可防止蚊蟲進入。

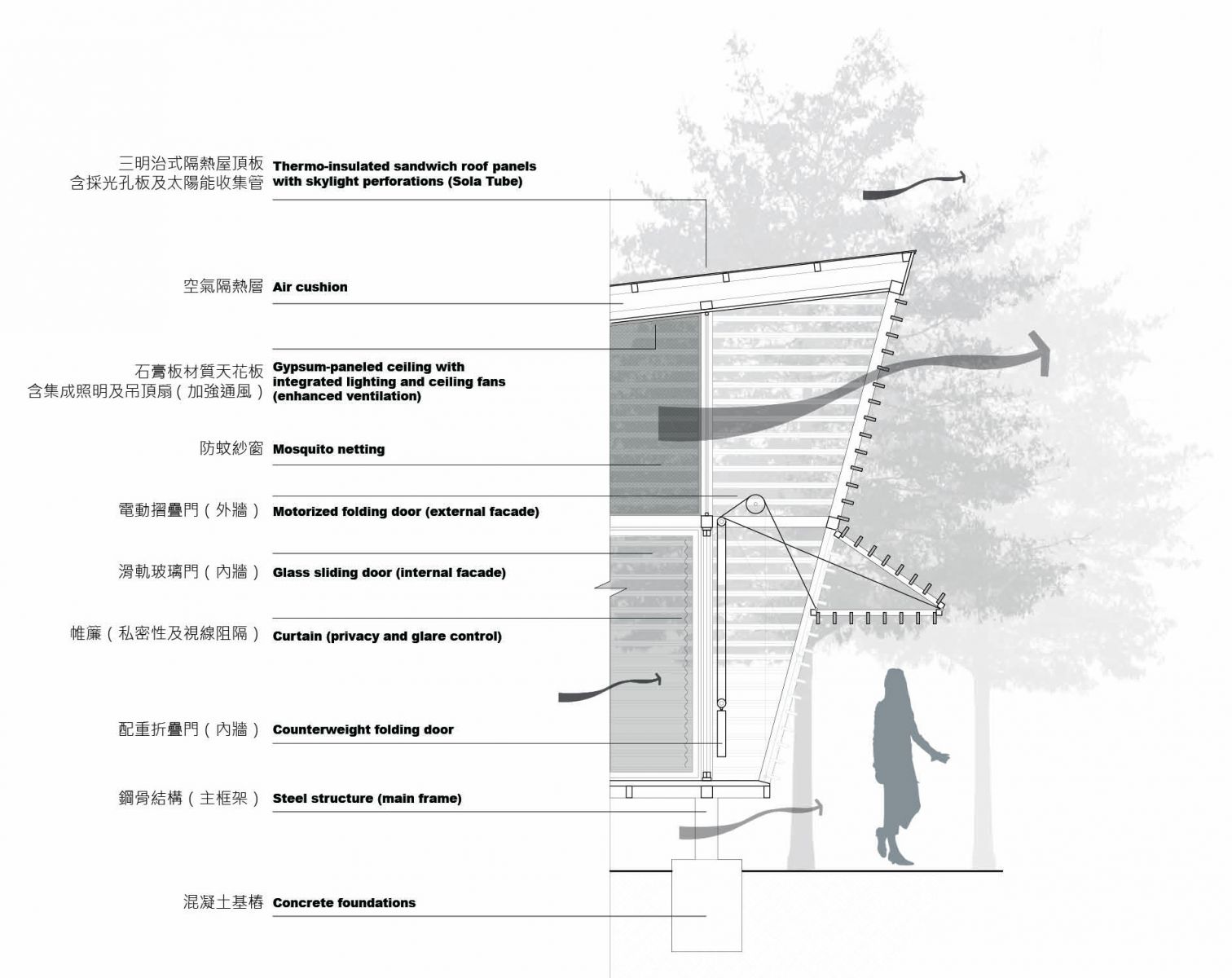

▲NFH-108細部設計

8688_19 - 複製.jpg

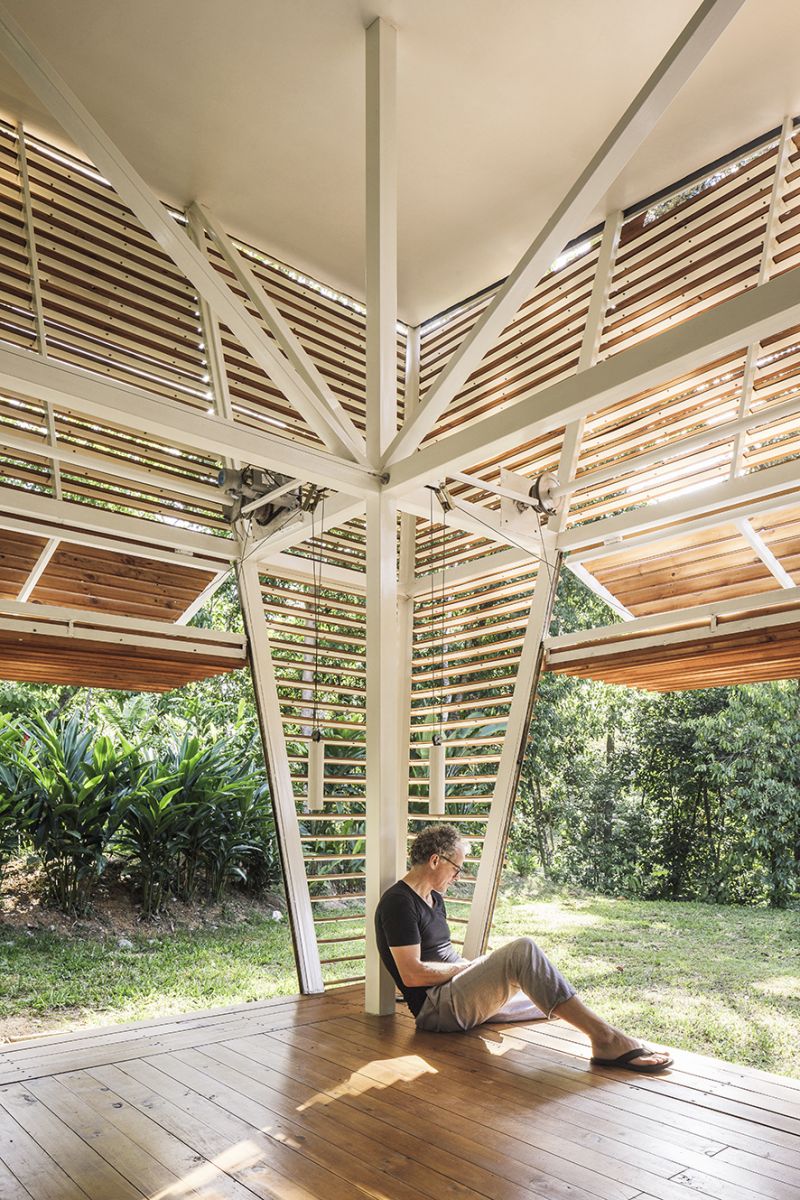

▲運用滑軌玻璃門及帷簾營造私密性;建築物上半部牆面則保持開放,以維持空氣流通性

這座房子的水電是連接到公共供水和能源網絡,該網絡之電力幾乎完全來自哥斯達黎加的可再生資源。熱水則是通過屋頂上裝設的太陽能收集系統加熱。由於所有的建築套件都可以完全拆卸與重新安裝,因此就算是位在離群索居的偏遠地區,也可將修繕的困難度降到最低,達到維護上的自給自足。

NFH最主要的概念就是希望與自然環境融為一體,並將施工對環境的影響降至最低。NFH-108原型是預製住宅系列的一部分,這個建築系列能為廣大的消費族群提供最大程度的可調節性、同時符合經濟實惠原則的建築方案,力求在環境、經濟、社會和空間效益上實現更全面的永續性。

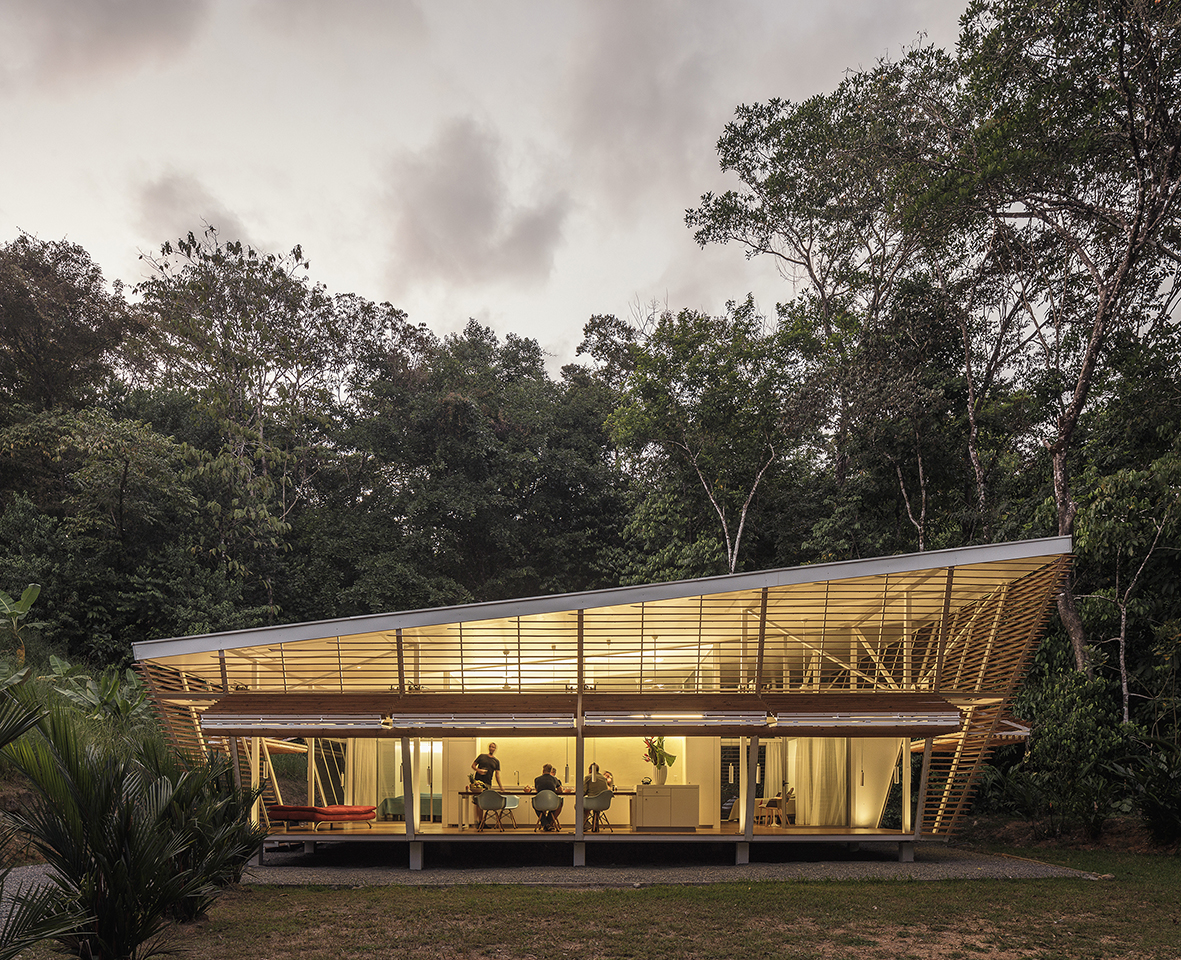

▲外牆設計為摺疊門的形式,可將「內部空間」轉換成為對外的空間性質



【延伸閱讀】

想了解更多有關No Footprint House的資訊嗎?請點閱

https://vimeo.com/327581231

https://vimeo.com/327581760

https://vimeo.com/327582492

A-01於聯合國第25屆氣候會議發表之NFH生命週期評估(Life Cycle Assessment, LCA)文件

https://issuu.com/a-01net/docs/nfh_lca
