阿姆斯特丹海事博物館


結構・構造・建構・構築 台灣建築雜誌2022年9月 Vol.324
105 2022-08-30



©   Ney & Partners


作品檔案2121

阿姆斯特丹海事博物館
Ney & Partners

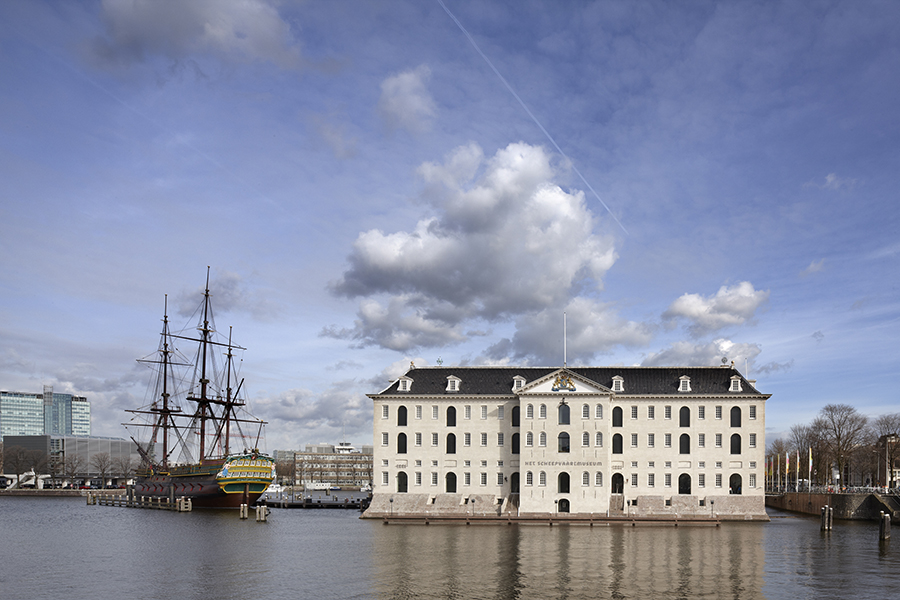

  這座建築為17世紀建造的國家倉庫,1973年轉為海事博物館使用至今。為了因應日益增多的博物館訪客,館方委託三家公司進行整建改造,分別為負責總體規劃的Dok Archtechts、中庭屋頂結構的Ney & Partners、及古蹟調查修復的Rappange & Partners。

  原有的建物在風格上依照嚴謹的古典語彙設計,在格局上相當封閉。如何保留舊有的建物性格,又轉化成適合現今的博物館使用,是主要的挑戰。在考證原始設計圖時,發現建築師Daniel Stalpaert以通往中庭的視覺軸線作設計。據此,我們再次打開這些視覺軸線,讓中庭成為視線的核心,並順勢讓它成為動線的核心,使得人流可以便捷地在不同展館之間穿梭。因此,我們在中庭加設鑲嵌雙層透明玻璃的鋼構穹頂,讓中庭空間成為半戶外的空間,並利用鋼條交錯的圖紋,來體現館藏海圖中用以導航的恆向線(rhumb line)織成的網。在地面則使用吸音鋪面,以維持與室內相仿的寧靜氛圍。

  依照荷蘭文資單位的指示,新增的屋頂結構,不能施加側推的力量在這百年歷史建築的磚牆上,因此屋頂結構需要極緻輕巧。為此,我們先用結構找形方法dynamic relaxation設計一座薄殼的曲面,透過幾何形狀導引支承力到四角,也就是磚牆最強健的位置。再透過英國Chris Williams教授的協助,利用數值最佳化方法,把薄殼曲面沿著導航網的紋樣,分割成一系列的平面,才得以利用平板玻璃拼組成透明的穹頂。玻璃之間是寬40mm、深100~180mm不等的鋼條,鋼條的交會點裝設LED燈,在夜晚化成繁星點亮整個空間。




作品資料

阿姆斯特丹海事博物館

空間規劃:博物館和餐廳、圖書館和零售設施

業主:Rijksgebouwendienst, Haarlem

建 築

總體設計(裝修、餐飲、零售、圖書館和辦公室):Dok architecten, Amsterdam: Liesbeth van der Pol, Jan Jaap Roeten, Sonja Müller, Ellen Wolse, Christina Patz, Mirthe Kooy, Ieke Koning and others

穹頂設計:Ney & Partners, Brussel (BE):Laurent Ney, Eric Bodarwé, Kenny Verbeeck and others

餐飲顧問:Rappange & Partners, Amsterdam:Kees Doornenbal, Bert Wever

施 工

施工管理:BBC Bouwmanagement, Etten Leur

機電顧問:Deerns Raadgevend Ingenieurs, Rijswijk

聲學顧問:LBP Sight, Nieuwegein

結構顧問:RGD directie AA, afdeling constructie, The Hague

承包單位:BAM, AmsterdamCroon, AmsterdamWolter & Dros, AmsterdamAnmeco, Zwijndrecht (BE)

展覽設計單位:Haley Sharp, Event Design, Atelier Brückner, Hypsos Leisure in collaboration with Studio Tinker

中庭藝術品:Nathan Coley, Glasgow (GB)

總面 積:14,800 m²

總體 積:70,600 m²

造 價

含裝 置:28,000,000,000歐元

不含裝置:16,000,000歐元

穹頂建築成本:3,200,000歐元


(完整作品內容請參考《台灣建築》2022年9月號,Vol.324
