花蓮豐山國小幼稚園


嵩澤建築師事務所 台灣建築雜誌2013年11月 Vol.218
8535 2015-03-04

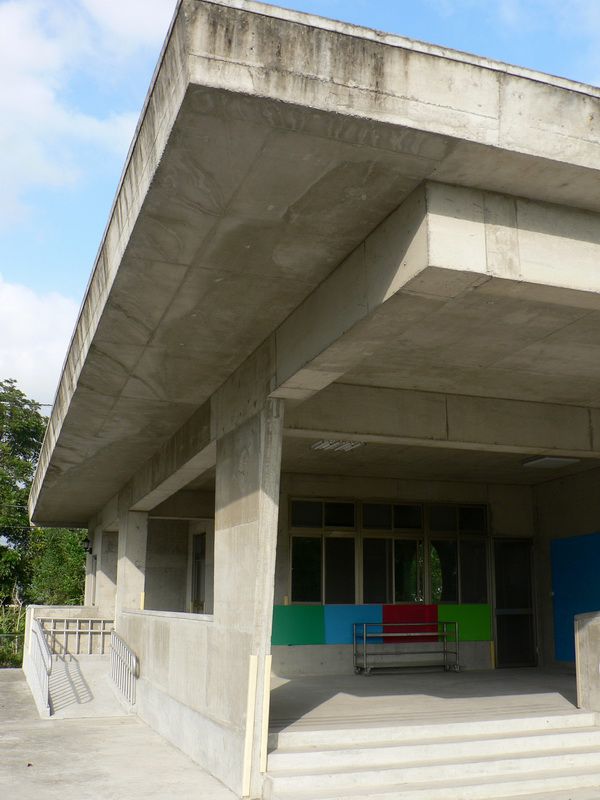

▲深陰影主入口


作品檔案1176

花蓮豐山國小幼稚園
嵩澤建築師事務所
圖片提供:嵩澤建築師事務所

緣起
為使學區內學童可就近就讀小學附設幼稚園,並有獨立的園所,以閒置校地興建幼稚園是業主豐山國小及當地社區的期待。

形式與機能
四周景色怡人的環境,使高低錯落的屋頂板成了本設計的主要概念。除對應遠處山巒起伏,亦暗示下方各空間的位置與高度需求︰四點五米高的教室、三點二米高的玄關和午休室及二點六米高的廁所。
三米深的長條走廊串接各空間,走廊正上方是四點五米深的屋頂板。這屋頂板使走廊外側上方有一點五米深的出簷,走廊內難有雨水,也常保乾爽。所有屋頂板皆以一比五十的斜度由建物正面往背面傾斜,使雨水在斜面屋頂上,快速經由建物背面鋼製明管排入水溝。
支撐著四點五米深、高低錯落屋頂板的,是不同樑深的懸臂樑及樑側的牆板。這些僅十五公分厚的牆板上有幾處大小不同的透空圓孔,既呈現量體輕巧感,也創造了童趣。

期望與挑戰
本案工程預算三百六十七萬,需求空間超過九十坪,工程造價約每坪四萬元,是一大挑戰。在空間量不打折的需求下,與校方討論,以地坪、牆面、天花板不裝修的方式,全面使用清水模板,希望建物在拆模後即可讓校方使用及辦理招生。
清水混凝土表面不需其他裝修材,是節能減碳的工法。但牆面兩側留內凹圓孔的模板組裝方式,人工成本較高。在低預算的限制下,只能以普通模板的固定方式施作,唯板材換成了清水模板。宏懿營造邱創正先生對清水混凝土的豐富經驗,讓本案低造價的挑戰變成可能。
也因為低造價,這棟建築的外觀及內裝會隨往後經費的到位,而慢慢改變。校方在幼稚園開幕剪綵前,舉辦了紙上彩繪幼稚園的競賽,那些滿溢著學童想像力的優勝作品,讓這棟建築的未來樣貌充滿期待。(文:嵩澤建築師事務所)

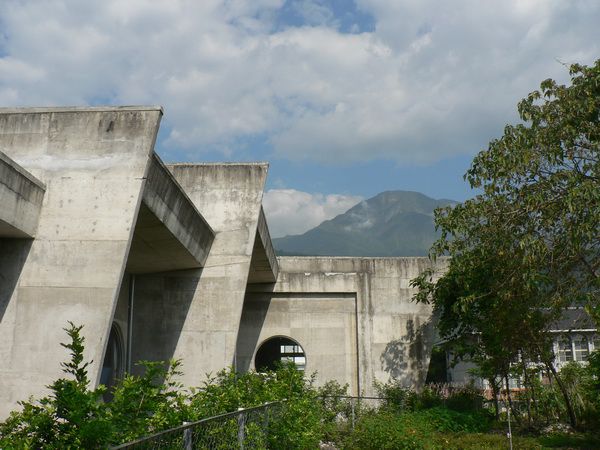

▲背面斜牆板與山巒對望

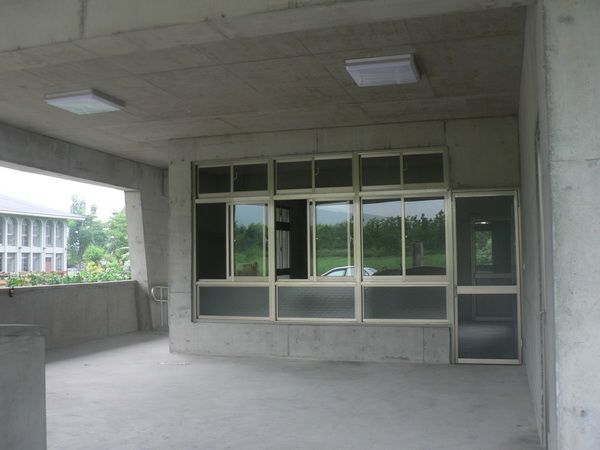

▲一點五米深出簷使走廊乾爽



▲正面懸臂樑板與圓孔牆

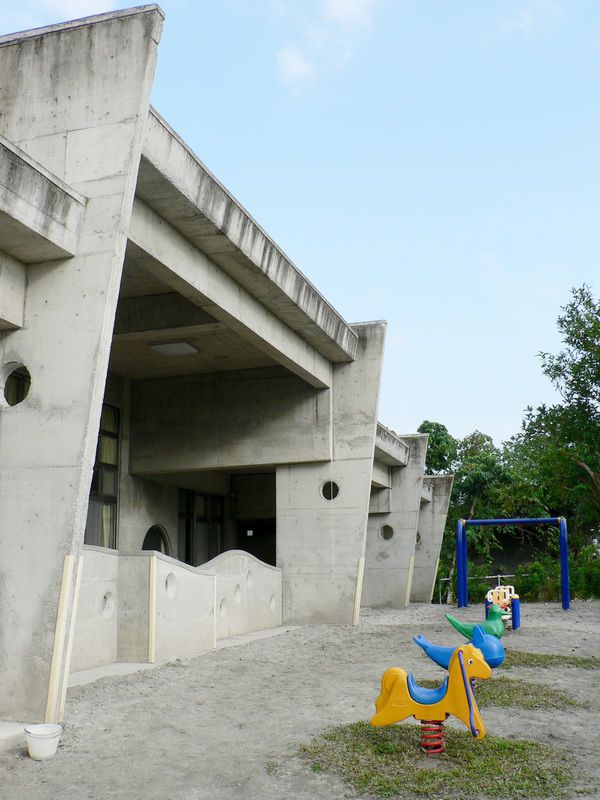

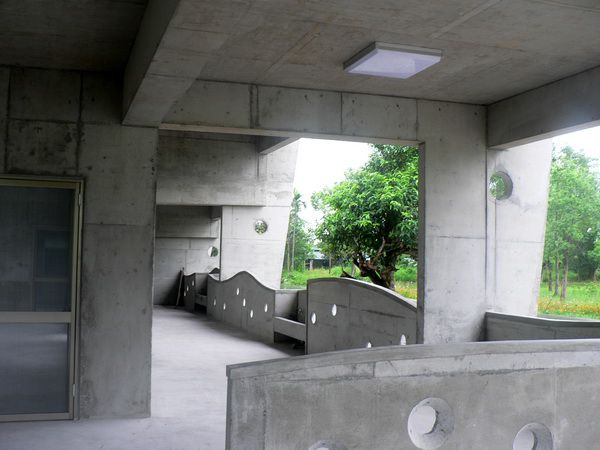

▲矮牆圓洞營造走廊趣味



▲玄關望向餐廳

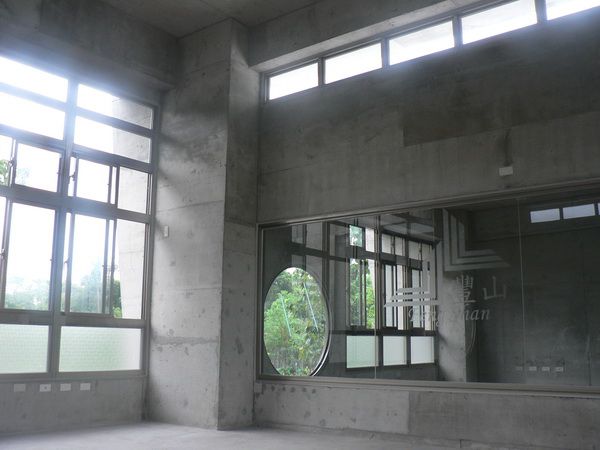

▲側天光,教室望向午休室



作品資料

作品名稱:花蓮豐山國小幼稚園
業        主:花蓮縣豐山國民小學
地     點:花蓮縣壽豐鄉豐山村中山路41號
用        途:幼稚園

建        築
事  務  所:嵩澤建築師事務所
主  持  人:郭仁輝
監        造:嵩澤建築師事務所
結        構:蘇承滄土木技師事務所、馮清助
水        電:簡明祥

施        工
建築、水電:宏懿營造有限公司

材        料
外        牆:清水模板、鋼筋混凝土
開        口:鋁窗

基地面積:1,650㎡
建築面積:298.3㎡
樓地板面積:323.6㎡
層     數:地上一層

造        價
建築、水電:新台幣3,670,000元

設計時間:2005年11月至2006年4月
施工時間:2007年1月至2007年6月

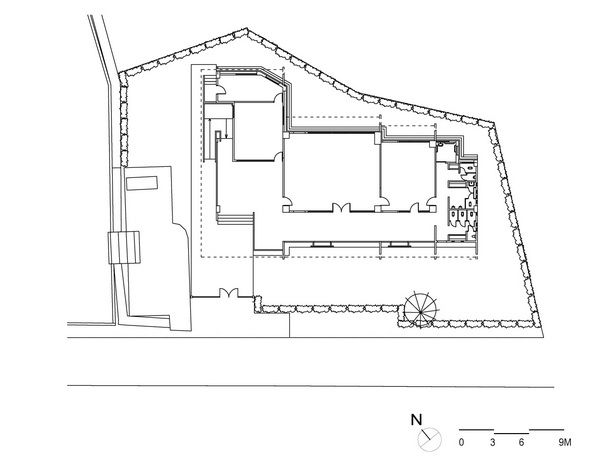

▲坪面圖

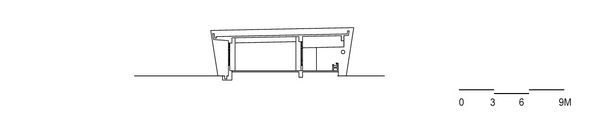

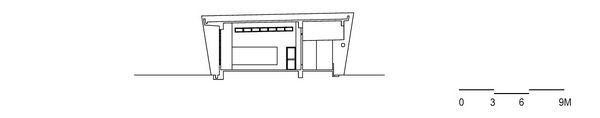

▲A-A'向剖面圖

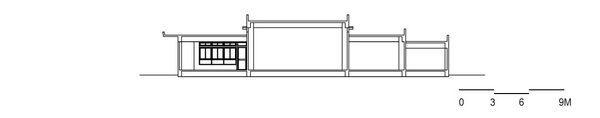

▲B-B'向剖面圖

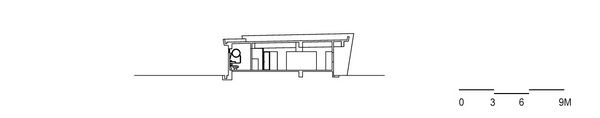

▲C-C'向剖面圖

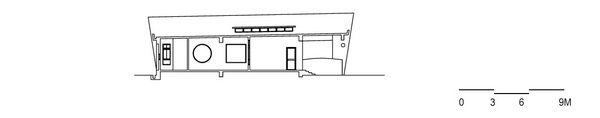

▲D-D'向剖面圖

▲E-E'向剖面圖

▲F-F'向剖面圖
