SKYWING Pavilion:Nothing but Trash and Air


從數位製造、仿生到建築的應用 台灣建築雜誌2023年4月 Vol.331
691 2023-03-28
關鍵字 :  裝置 數位建築

©   小智研發股份有限公司


作品檔案2187

SKYWING Pavilion:Nothing but Trash and Air

小智研發股份有限公司

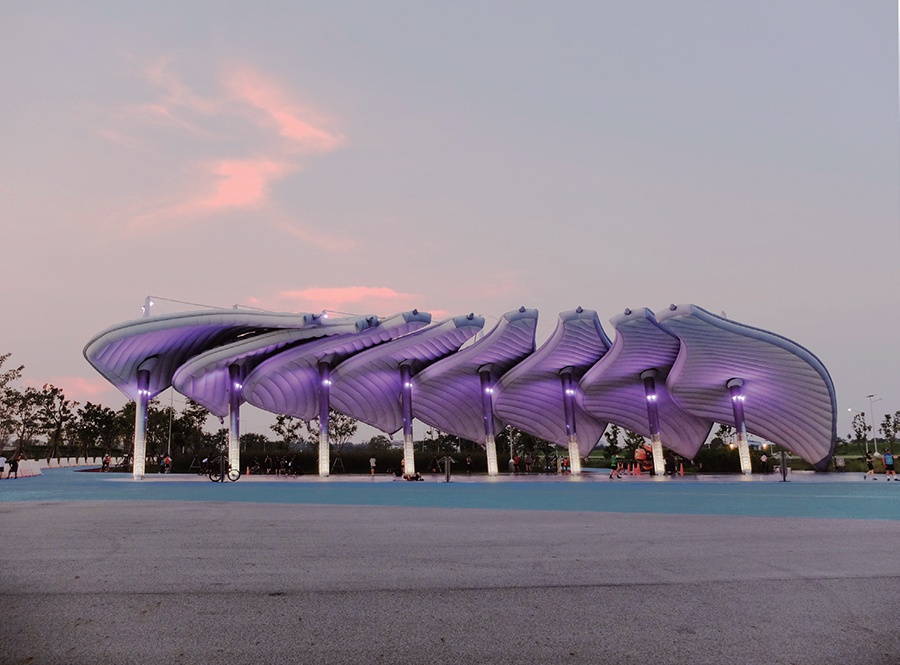

由250,000個PET回收寶特瓶製成的新時代仿生建築

  Happy and Healthy Bike Lane(HHB)為泰國最具創新力及永續性的腳踏車賽道公園之一,園區由泰國國王親自命名與開幕。此設計案是一座由數位系統控制的天棚,其材料為100%rPET回收寶特瓶製成的再生布料,由泰國機場(Airports of Thailand; AOT)、泰國匯商銀行(Siam Commercial Bank; SCB)以及Cycling Track Management Co., Ltd.(CTMC)委託MINIWIZ設計研發與製造。

  充氣式的智能天棚Skywing目的是成為世界上最低碳的建築之一,其能適應環境的改變而產生動態形變,宛如海鷗揮動翅膀的姿態。有著從寶特瓶回收再製的高丹數耐候布料,到利用太陽能填充空氣的模組化翅膀,Skywing是可以反映環境數據的仿生建築先驅。

  設計團隊縮減金屬結構的使用量,僅使用八根鋼柱支撐3,000sqm的覆蓋面積。整個設計分為八組由空氣填充的翅膀型構造單元,與傳統建築系統相比,這項創新的結構在運輸和便利性方面具有相當大優勢。同時也大幅減少組裝所需的時間,從充氣與搭建能夠在兩天之內組裝完成。



會動的翅膀 動態的遮蔽物

  每一個翅膀單元由三個元素組成,八個單元以逐漸形變的狀態排列而成,三個元素包含:結構柱「桅」與支撐整體的樑「龍骨」以及充氣式的天棚「翅膀」。桅及龍骨是主要且唯一的支撐,翅膀是可自動調整氣壓的充氣天棚,藉由空氣(氣流)驅動的機械裝置,在泰國經常性強風與大雨的情況下能持續維持它的外型,利用造型內部的氣囊提供空氣隔絕層,減少80%的表面輻射熱及溫度。Skywing的空間組構方式以及微小尺度上的動態調整可以引導風吹過翅膀,讓天棚在熱帶氣候中提供舒適宜人的溫度。



數位連動 持續的反映環境狀況

  充氣式薄殼結構是根據內建空氣壓力平衡裝置控制,這個智能充氣系統由數位壓力感應器持續地接收及傳送環境資訊去啟動每一個棚子內的空氣幫浦,讓溫度、濕度以及風持續為天棚塑型、改變硬度及整體氣囊結構高度。垃圾寶特瓶轉變為創新建築材料製作整體充氣棚的布料是由兩噸(250,000個)再生寶特瓶紗線,紡織成2,000D(丹尼數)建築材料等級的高強度布料,製成可防水且耐候的充氣翅膀。(文:小智研發股份有限公司)


作品資料

SKYWING Pavilion

業 主:SCB(Standard Chartered Bank), AOT(Airport of Thailand),

CTMC(Cycling Track Management Social Enterprise Company Limited)

地 點:泰國曼谷Bangkok, Thailand Happy & Healthy Bike Lane (HHBL)

用 途:單車騎士休息區Bike riders rest area

研發、設計與製造:小智研發股份有限公司



施 工

充氣結構:巨蛋展覽股份有限公司BIG DOME

主結構、水電、景觀:Italian-Thai Development



基地面積:1,300m²

建築面積:1,000m²

設計時間:2017年9月

施工時間:2018年1月底至2018年2月



(完整作品內容請參考《台灣建築》2023年4月號,Vol.331)
