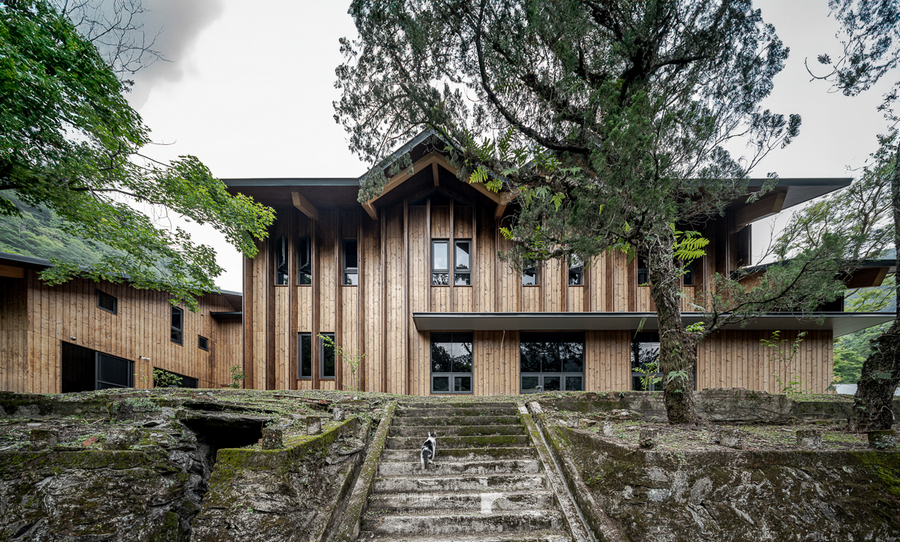

台灣電力公司萬大水力發電廠辦公室
台灣建築雜誌2024年7月 Vol.346
©原間攝影、樸實設計
作品檔案 2327
台灣電力公司萬大水力發電廠辦公室
黃明威建築師事務所+擊壤設計營造
起點
這片草地上曾經有日人留下的宿舍群,1989年間因故拆除。之後時間彷彿停滯不前,靜止直到現在。
2022年,我們重新審視自然與文明建設共存的可能性。本案雖然總樓地板面積只有1,500平方公尺,與宿舍群相比之下量體仍顯巨大。過去原住民部落為了水庫興建而被迫遷移,我們不希望這一次的建設又是蠻橫的介入。幸好與宿舍群之間約3公尺的高差,以及整列35年以上樹齡的高聳喬木,讓彼此之間的對比差異能夠緩和許多。
建築物拆成A、B兩棟,是一個好的開始。迎接參觀訪客的B棟會議中心獨自站在沉砂滯洪池上方。由於機能簡單,可採取更低的姿態面對整個場域。接下來讓最大的A棟兩層樓量體退到基地的底端,藉此禮讓出來的前院,讓來訪大眾能稍稍喘息適應新舊建築的落差。刻意壓低的單斜屋頂與水平延展的外廊雨遮,不僅削減量體的壓迫,也能藉此辨識建築物的正面入口。地上兩層屋脊高度7公尺的龐大量體,利用川廊、垂直動線以及兩個內院將辦公空間與服務性空間分開來。建築體又拆解一次,空間序列增加了層次,自然氛圍得以滲透進入室內空間。
這裡的環境和諧得天獨厚,置入一棟電廠辦公室困難重重。選擇以木構造系統作為解答,主要是業主希望以永續發展ESG為主體概念。何謂 ESG?就是環境保護Environment、社會責任Social、公司治理Governance三大的縮寫。聯合國全球契約(UN Global Compact)於2004年首次提出ESG的概念,被視為評估一間企業經營的指標。台電公司對於ESG切入整體營運系統,已經有相當完整的研究評估。而木構造建築物在溫室氣體排放、水及污水管理、生物多樣性等環境污染防治與控制,有極大的助益。
當然建築營建系統還有一系列推導過程得到利用木構造的解答。
.當地鋼筋模板工數量不足,技術密集度不夠,難以評估合理工期
.距離最近的預拌混凝土廠車程超過一小時,本工程混凝土數量不足以負擔現場拌合,灌漿搗築品質不易掌控。而木材品質在運送過程中不會輕易改變,運送成本也比鋼構造低。
.木構造系統重量比鋼筋混凝土系統更為輕巧至少1/4,減少基礎工程費用以及基地開挖破壞。
.木構造建築外殼有效保溫與隔熱,降低空調需求容量,每年可節省電費達到20%。
.木構造系統相較於鋼構系統,大大的減少室內裝修費用。
.木構造建築物可回收百分比以及再利用普及率,高於鋼筋混凝土構造也不亞於鋼構造建築物。
木材是唯一取之不盡的建築材料,也是有效儲存二氧化碳的載體。建材系統適得其所使用木材,對於減低全球碳排放有極大的助益。現代木構造有別於傳統木構造,可以準確的執行結構計算,符合耐震設計規範。現代木構造發展已有百年歷史,但在2000年之後,歐美日認識到木構材料與環境共榮共生的優勢。所以積極的將木材置換原有的建築材料。也進一步往高層建築物發展。甚至太空中運行的人造衛星,也有木質材料的蹤跡。
萬大電廠承擔環境教育的責任,為了兼具木構造的教育推廣功能,本案選用不只一種當代盛行的工法系統。
.框組壁系統
.膠合集成材樑柱系統
.直交集成材版構造系統
我們嘗試呈現這些構造系統的特質與優勢。框組壁系統作為樓板以及牆面,化整為零的組合方式,可達到一小時防火時效又降低建材運送的成本。集成材梁柱系統的空間表現性即有彈性又千變萬化,可隨設計者的想法概念任意調整,A棟屋架系統得以闡述木結構的力與美。直交集成版可以類似摺紙的效果,在極為輕盈的狀況下建立結構穩定性。我們在B棟的外廊就形塑出具極大包覆感又不笨重的出挑屋簷。以上在在希望能夠拋磚引玉,說明木構造系統的可行性,提高木構造建築在這塊土地的接受度,也促使更多設計專業朋友願意將木構造系統納入設計思考的佈局當中。
2024萬大電廠辦公室建成啟用
推廣木構造建築十年,這是新的起點,未來需更努力彌補過去的不足。落成當天原住民朋友朗誦這段新詩,我想我們做對了一些事,大自然接受了我們,接受這棟房子安靜的站在這裡。(文:黃明威建築師事務所)
嫩葉才鑽出樹皮
剛剛好的太陽溫暖
山谷裡
長出最美麗的房子
木頭裡的芳香
倒影裡的青山
我們一起聚在這裡
我唱著
最純樸的歌聲
祝福
山谷裡最美麗的房子
我唱著
最簡單的音韻
祝福
陽光映在臉上的你——親愛國小萬大分校 李文忠主任
作品資料
台灣電力公司萬大水力發電廠辦公室
業 主:台灣電力公司
地 點:南投縣仁愛鄉
用 途:地上一層/辦公室、地上二層/辦公室、控制室
建築
事 務 所:黃明威建築師事務所+擊壤設計營造
主 持 人:黃明威
參 與 者:許浩銘、林新峰、劉字禎、林奕萱、黃暐玳
林子欽、胡愛翎、何彥徵、林雅琇、方琳
洪于婷、陳信宇、劉子瑜、張任賢、鄭芷萱
徐立穎、陳嘉琳、魏嘉言、吳韋霖、徐慈敏
梁家權、徐以芹、李孟璟、葉健賢、胡林翰
陳欣惠、張瀞予
監 造:台灣電力公司
結 構:原型結構工程顧問公司
水 電:宇石電機技師事務所
景 觀:黃明威建築師事務所+擊壤設計營造
施工
建築、水電、室內、景觀:竟展營造有限公司+實式木造有限公司
空 調:美的空調
材料
外 牆:雲杉熱處理版材、雲杉熱處理SWP、日檜
開 口:鋁窗
基地面積:2,759.19m2
建築面積:873.51m2
總樓地板面積:1511.99m2
層 數:地上2層
造價
建 築:新台幣70,500,000元
水 電:新台幣23,500,000元
空 調:新台幣3,000,000元
室 內:新台幣4,000,000元
景 觀:新台幣50,000,000元(含水保設施)
設計時間:2021年9月至2022年12月
施工時間:2022年4月至2023年11月
(完整作品內容請參考《台灣建築》2024年7月號,Vol.346)
