醫療器材宜蘭廠新建工程
台灣餘弦建築師事務所 台灣建築雜誌2011年4月 Vol.187

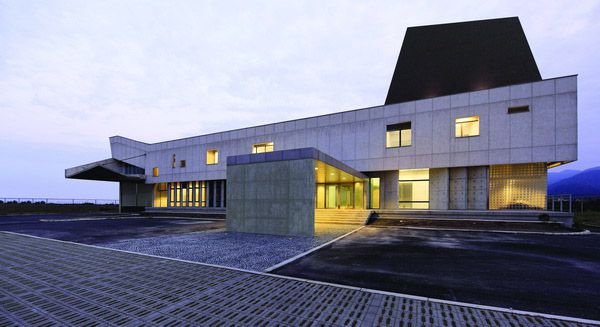

▲夜景
作品檔案648
醫療器材宜蘭廠新建工程
台灣餘弦建築師事務所
攝影:楊家凱
前題
工業生產模式從創造時代、一體化、全球化、專業化(外包生產和銷售)、一直進化到供應鏈管理時代。供應鏈專業化使企業能專注於本身的核心能力並尋求一流的合作夥伴,進而提高整體性能和效率,以及國際競爭力。中小型生產空間不再是集中型的生產線轉化,而是專業分工的分散型策略聯盟。工業生產與辦公空間型態的轉變不再只考慮科技的運用、材料的使用、輕重的辯證等實體構築議題;Program的變動與演進,以及類型的整合與衍生,相對的,對廠房設計產生更大的衝擊。
分散式的專業分工生產模式,加上核心能力的培養,使得現代的工業生產與區域性交通發展的關係密不可分。新型態的生產線猶如分散在交通動線上的工作站,藉由交通運輸加以整合,成為流動性的生產網路節點。
概念:圍而不閉的曖昧不明
流動性的空間動線,室內光影演變,人性化互補休憩空間塑造,以及利用週遭環境塑造相對於黑盒子生產線的景觀角,讓空間可以內外流動、水平延展。漂浮、流動是空間建築量體及操作的主要概念。本廠的興建,在型態上如同前述,是一屬於供應鏈管理類型的生產節點。其核心能力是管理、研發、包裝與行銷。
基地位於宜蘭利澤工業區內,離新城溪出海口約四百公尺。距蘇澳港約二十分鐘車程,至台北經雪山隧道約一小時,交通頗為便利。南面背景是環繞蘇澳港的層層群山,層次豐富。由於基地位於工業區的邊界,因此設計考量量體之配置能呼應南面山景,將建築與依山傍水的景觀融合在一起,成為景觀的一部分。
氣候及物理環境是量體與開口配置的主要支配力量。因基地臨海,風害與落塵是嚴重的挑戰。量體配置將High Bay倉儲、品管隔離區等於需光線之Program配置於受風面,避免開口。一樓外部開口以翼牆將窗面對西北向以阻擋風害,但於特定方向可以看到連續之外部景觀。二樓漂浮之量體配置管理者辦公室、會議室與員工餐廳。內外空間之間,配置一中介空間,作為內外溝通的橋樑。開口部暗藏風雨捲門以因應宜蘭在夏季常有颱風的氣候特質。此中介空間在量體兩端部各配置一陽台,作為內外空間對話的平台與視覺焦點。東側臨海面的陽台,其打開的動作造成量體幾何的形變,在立面上成為整棟建築的視覺焦點。此陽台一方面需要打開,讓內部員工餐廳能有較多的自然光,另一方面又要阻擋並避免海風直接灌入。西側端點的樓梯採半開放式,露台可以延伸視覺,提供一個在基地上相對舒服的休憩角。

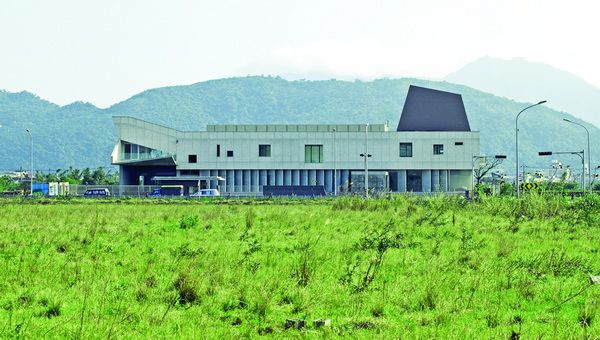

▲建築立面與背景山巒的相互呼應

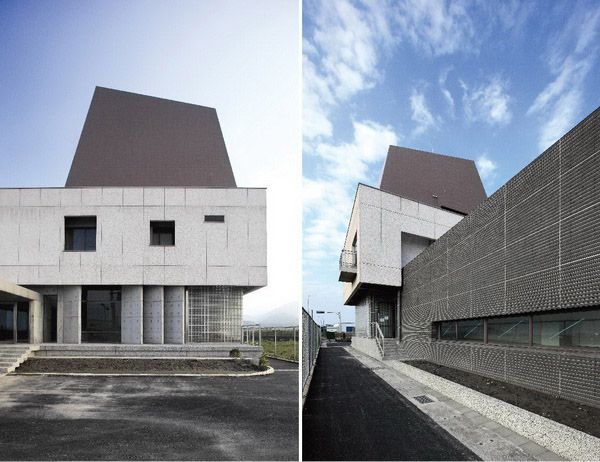

▲虛到實的過渡 ▲封閉的量體延伸到西側樓梯間端點的開放陽台
▲基地背面排水溝與自然生態

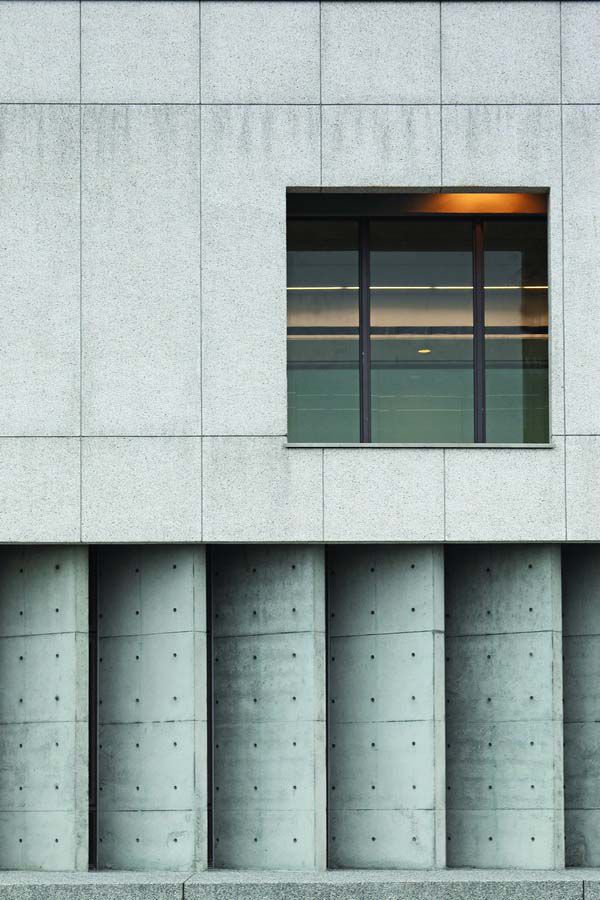

▲封閉與開放,有空間深度的立面

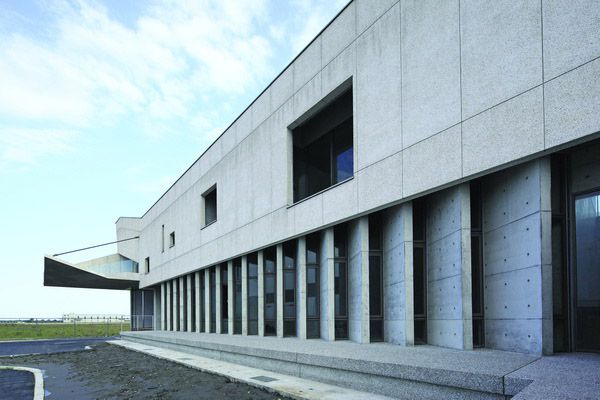

▲因應出海口處風害,二樓為雙層外牆設計,一樓開窗採背風向開口設計
▲入口雨庇

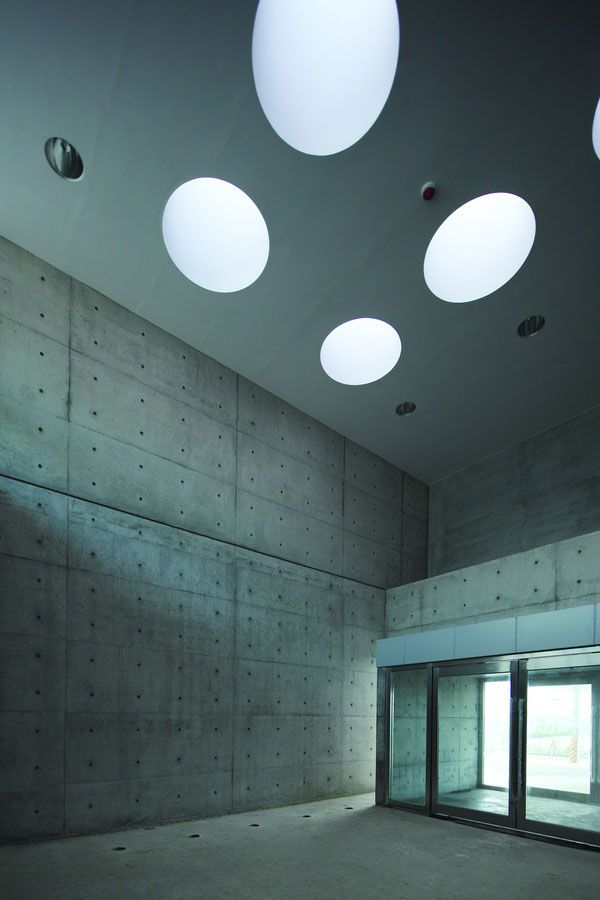

▲入口大廳

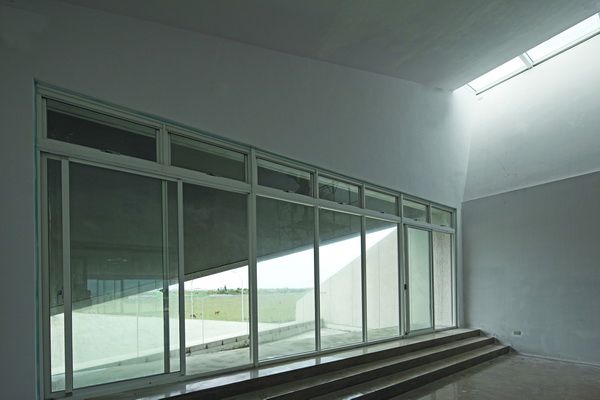

▲員工餐廳天窗

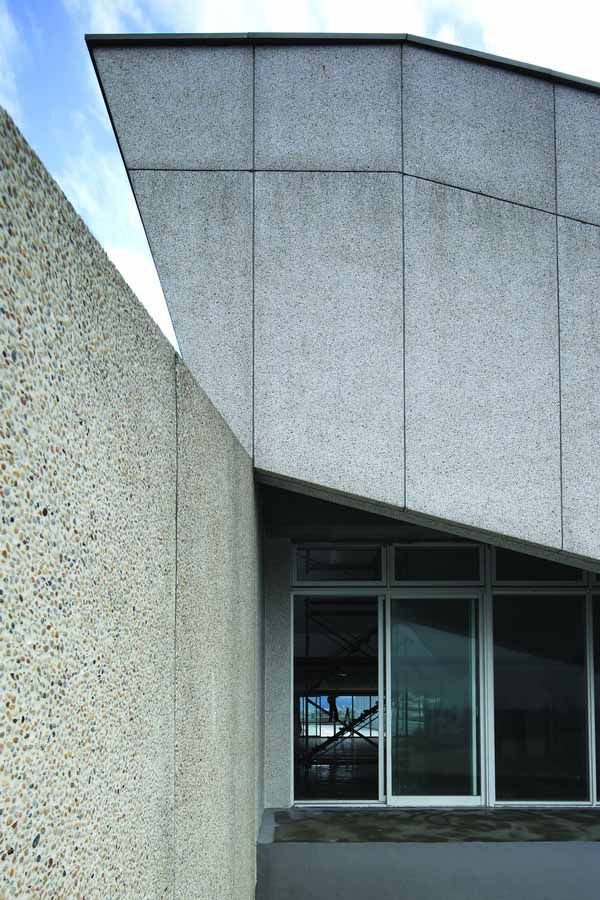

▲東北側員工餐廳開口與擋風壁,一方面打開、一方面因應海風吹襲
作品資料
作品名稱:醫療器材宜蘭廠新建工程
業 主:跨國醫療器材生產廠商
地 點:宜蘭利澤工業區三期
用 途:1F/會客參觀區、辦公區;廠房、庫房
2F/管理者辦公室、會議室、員工餐廳
建 築
事 務 所:台灣餘弦建築師事務所
主 持 人:楊家凱+陳宇進
參 與 者:張守仁、陳威穎、黃云芳
監 造:林飛鵬、張守仁
結 構:長浩結構技師事務所
水電、空調:吳建興機電技師事務所
室內、景觀:台灣餘弦建築師事務所
施 工:豐裕營造有限公司
材 料
外 牆:洗石子、三采石、宜蘭石、清水混凝土
開 口:鋁合金門窗、不鏽鋼門窗
室 內:清水混凝土、清水板底、玻璃磚、
Epoxy地坪、磨石子
景 觀:黃金榕
基地面積:5,222.34㎡
建築面積:2,657.77㎡
樓地板面積:3,560.51㎡
層 數:地下一層、地上三層
造 價
建 築:新台幣66,134,600元
水 電:新台幣14,074,480元
空 調:新台幣9,290,950元
設計時間:2008年9月至2009年12月
施工時間:2010年1月至2011年1月

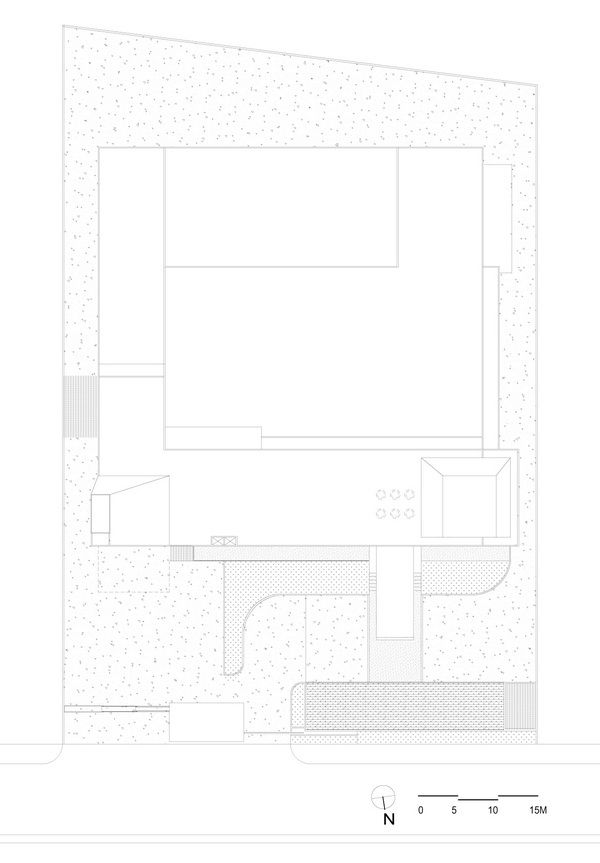

▲全區配置圖

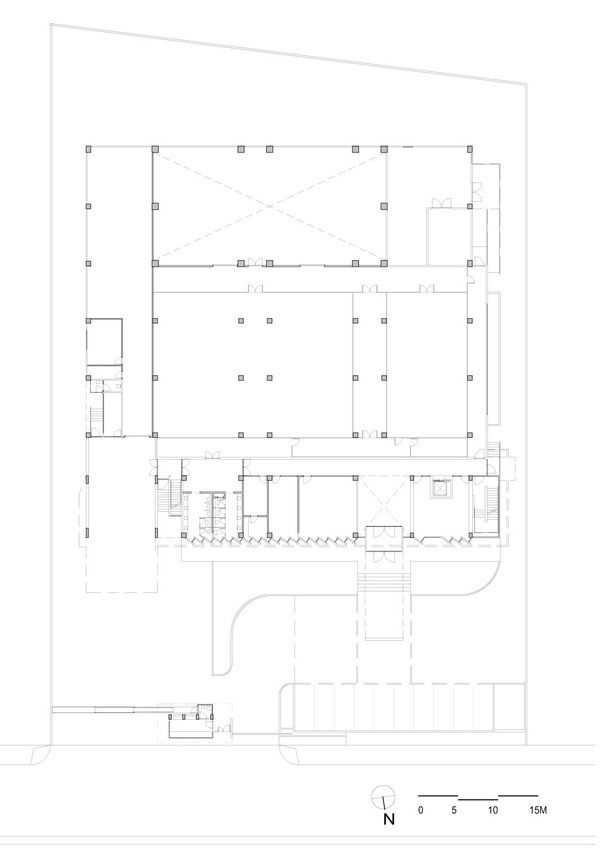

▲一層平面圖

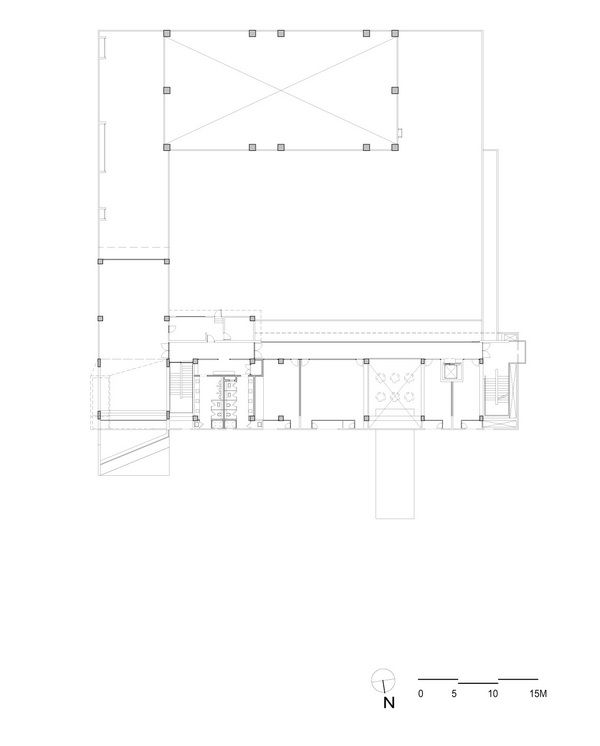

▲二層平面圖

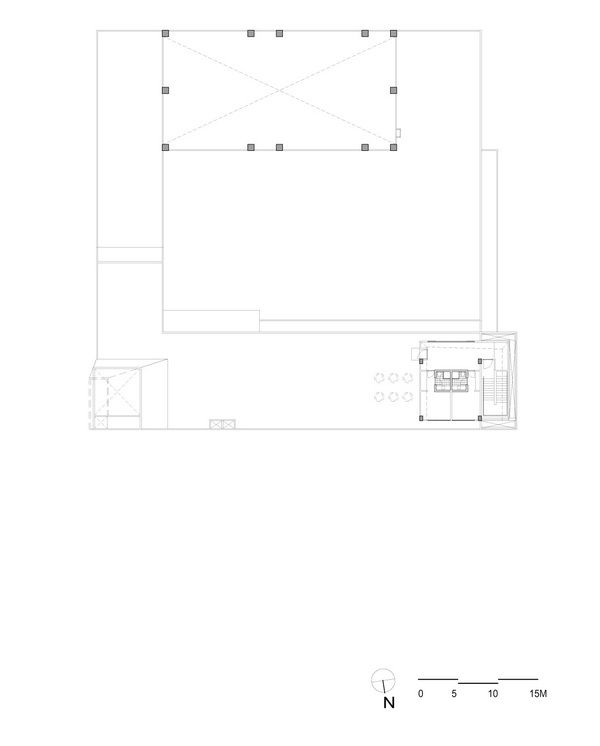

▲三層平面圖

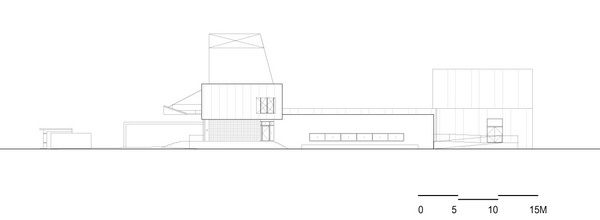

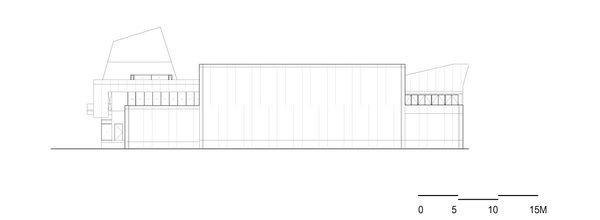

▲東向立面圖
▲南向立面圖

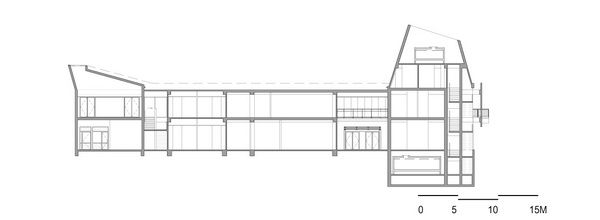

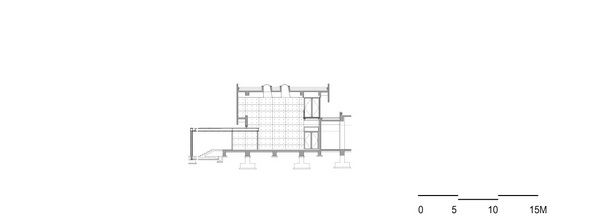

▲A-A'向剖面圖
▲B-B'向剖面圖
▲C-C'向剖面圖
