羅東Hive Hotel外牆整建
前置建築 台灣建築雜誌2020年12月 Vol.303
©趙宇晨 YCZ Studio
作品檔案1913

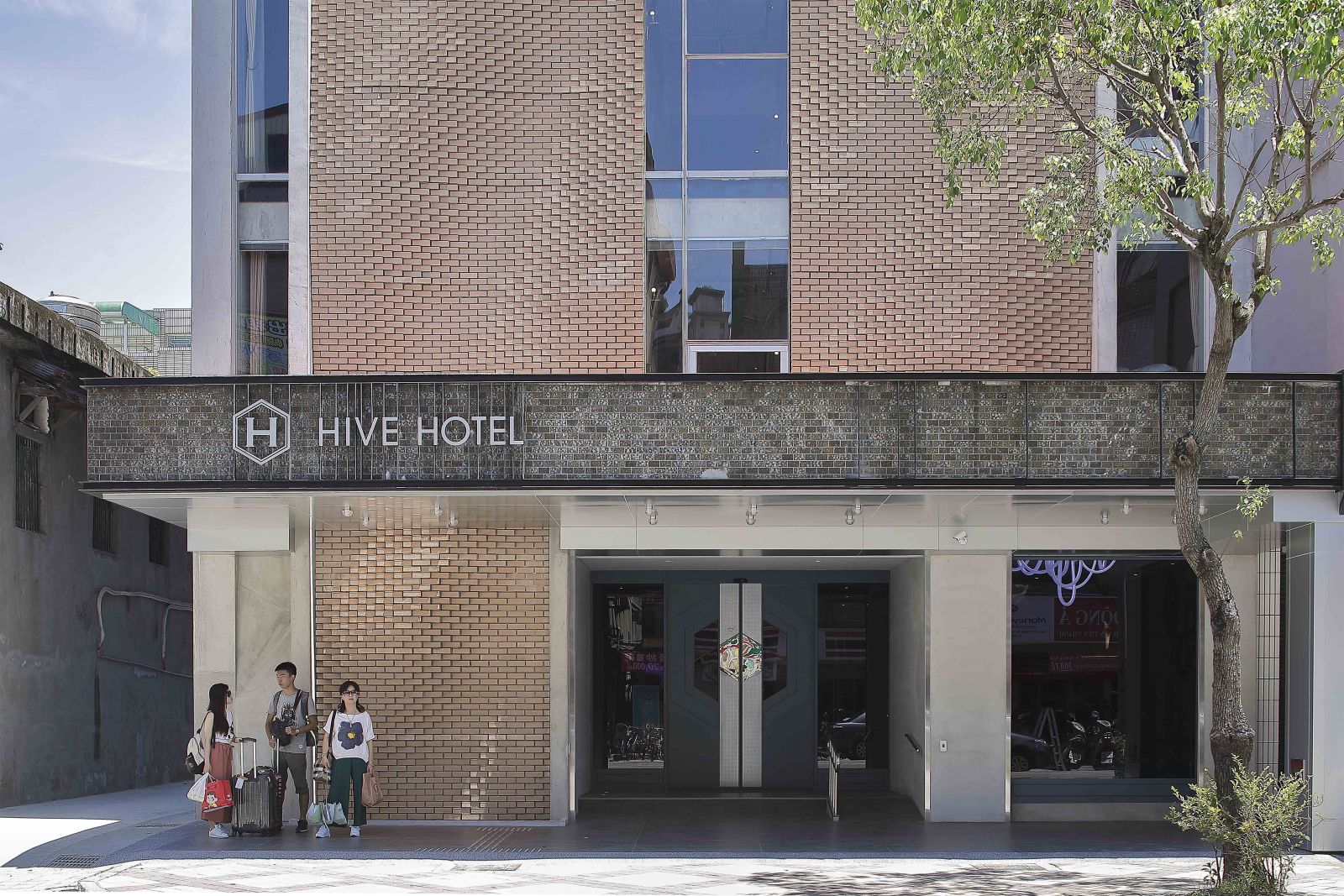

原建物已經在羅東火車站前矗立數十載,曾經是羅東鎮上最大的飯店,在羅東地區老一輩當中人盡皆知。這樣一個承載地方記憶的建築,它的新生應與過去對話,成為記憶的延伸。於是,被人們遺忘的老窗雨遮,上了脂粉自信地展現它原有的美;洗淨的質樸洗石子,重新在陽光下白皙耀眼;而本應沉靜木訥的磚,隨著數位設計技術的指揮,在正立面起舞。
原建築為RC造,側立面雨遮造型非常具表現性,其洗石子工法之工藝性難以在今日複製,因此我們將其保留,同時將設計聚焦正面。磚作為現今仍普遍使用的古老建材,貫穿歷史,樸實溫暖的質地,傳達跨時空的親切感,成為首選材料。使用磚構造創造新的立面表現性,並為此傳統材料賦予當代的表情,是本案的主要企圖。流暢的曲面成為賦予磚牆新表情的手法,參數設計及數位製造使這個形式變得可能、可行,在形態與建造技術上都是具有當代性的語彙。實務上,本案設計面臨以下課題:
自重的承載與側向力的抵抗
由於磚牆總高度超過可抵擋側向力之限制,因此與原牆面間須有構件拉繫固定,並分層分別以構造支撐抵抗彎矩。單純的磚牆後方其實是由金屬方管+鋼筋+場拌混凝土構成的複合構造,以十五層磚為單位,疊砌於支承鐵板上方。
放樣與速度
曲面磚牆共使用9865片磚,為確認構造系統及施工可行性,先在室內以Mockup試驗。實際試作的結果,估計工期將遠遠落後進度。在觀察師傅的砌磚過程後,對砌磚工序進行優化,並以雷射切割夾板製作砌磚型板,作為每塊磚以及灰縫進出面的放樣工具,大幅增加施工速度。雷射切割後的餘材,提供飯店室內設計師作為公共空間的壁面裝飾。(文:前置建築)
作品資料
作品名稱:羅東Hive Hotel外牆整建
業 主:羅東Hive Hotel
地 點:宜蘭 羅東
用 途:旅館
建 築
事 務 所:前置建築
主 持 人:劉嘉驊
參 與 者:許家茵、李宸安
監 造:前置建築
結 構:長浩結構技師事務所
室 內:山木生空間設計有限公司
施 工
建 築:文華營造有限公司
室 內:山木生空間設計有限公司
材 料
外 牆:紅磚、鋼支撐架
開 口:玻璃、矽膠
建築立面面積:1400㎡
層 數:地上六層
造 價
建 築:新台幣10,000,000元
設 計 時 間:2016年6月至2017年1月
施 工 時 間:2016年10月至2017年7月
